Edifier R1900T II 06 - 3000元有找最佳CP選擇羊毛盆單體、蠶絲高音Hi-Fi電腦音響大拆解析



糖果做了無數的功課阿....

Edifier R1900T II 06主打蠶絲高音和羊毛單體~

原先要買JungleRex AF-21S,為了多一個S的高音蠶絲還要多600....要3500才買的到=ˇ=|||

但是仔細研究內部構造以後,AF-21少了分音器,

也沒有蠶絲高音單體...(多600才有),價格也比較貴,散熱片方向也莫名其妙....

單體大小也小了一吋主要是臨場感的差別吧?

但是追求Hi-Fi也不可以太大XD

糖果的需求是原音重現,

高音柔美,人聲細節的表現等等XD

低音部分則希望不糊點到為止~

糖果不是重度音效渲染愛好者,

所以他不會說有很強的台客音響低音效果,

因為聽鋼琴樂,按低音時比較大聲,高音小聲這樣很怪阿XD

如果像糖果喜歡聽古典樂、自然樂、輕音樂、鋼琴樂的人,

對於聲音的遼闊與細節度很要求者~

這款在便宜價格內算是不錯的表現!!

其實只要再買個8吋低音箱,其實足以打趴Altec MX5021、MX6021,

所以想要問糖果當初想買Altec慾望怎麼消失了,主要在於解析力還有電流聲,就是以上原因XD

糖果去順發買的,

原先想要買第三代=ˇ=

但是竟然停產只剩下第二代的06年改款0.0....

包裝就是很標準的保護,

所以也沒有特別想說的XD

說是有電擊危險,

可惜糖果是學電子工程的,

一定會把它拆了XD....

這散熱片設計的位置在後方~

AF-21設計卻在裡面的中間?!....咦?!

就因為這樣說實在...讓我慢慢消滅了AF-21的購買欲望XD....

糖果把網子拆了給大家看看所謂羊毛盆單體XD

上面是高音蠶絲單體~

來張特寫吧XD

他厚實的聲音~棒!!

他的凹槽紋路強化他的硬度!!

這就是所謂高音蠶絲

千萬不要摸...他是軟的.....

是非常軟XD

他可以調低音量和主音量,

建議電腦端用100%在音響上調整音量~

他還有個低音增益的旋鈕~

他轉到12點鐘為無增益,

會有個卡點的感覺XD~

你可以衰減低音或增益低音~

另外糖果實驗過,他的雙輸入,

A排高音比較清楚,音場比較廣?

B排高音就比較不明顯,少了點魂...

很神奇,改天研究一下內部電路0.0...

下方的電路採用雙孔電源線~

使用夾式插座~

這都可以再改?XD

跟之前的借來的音響比起差多了XD...

糖果一借就借了快要4年了0.0...

線材也是普普,

但是夠用了~XD

就是要省錢咩0.0...

擺上去來聽歌啦~XD

只是少了我的26吋螢幕就是少了點感覺0.0....

又拍不出什麼鬼但是就是想在拍一次....

感覺就覺得買得很有價值XD...

但是初期聲音說實在差人強意,

請記得要run-in他~

就好比機車要訓車,音響也要讓他run到最佳狀態,

至糖果現在寫文章已經讓她播放了80小時,

聲音的廣度比較出來了~

但是目標至少要200小時才能發揮他的能力~

建議不再家的時候撥放白噪音!!

以正常音量即可~

就讓兩個音響面對面就會安靜很多,

其實都還可以睡得著0.0...

建議使用Foobar2000糖果優化版,但是目前只有放出XP優化版本,

但是糖果還沒有放出Vista/7優化版.....改天弄出來0.0...

音質好的原理很簡單,因為系統音響和其他音效的採樣不同,

為了讓所有聲音可以同時撥放,所以會經過系統在處理,

使聲音被破壞會有點悶悶的,所以如果用糖果改過的可以獨佔音效卡,

直接將原始訊號送到音效卡處理,但是缺點就是,放歌的時候網頁或系統會無聲~((聽歌也不會希望有雜音阿....

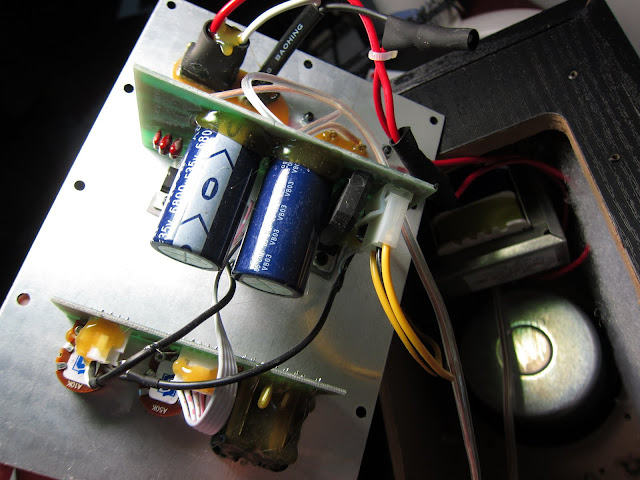

糖果說到做到,把它拆了XD

有沒有看到上方的電容與電感的分音器,

裡用電容的高通特性和電感的低通特性,

達到物理分音,不像是MX6021是電子分音,等級差多了XD

使用60W變壓器XD

好大一顆啊!!....

羊毛單體好大

高音的蠶絲單體還有散熱片,

旁邊貼有棉花XD

讓聲音更柔和~

接下來是要列出料件嗎?

他跟AF-21S一樣功率IC採用TDA2050,但是AF-21S不知道在貴屁....

用料其實跟AF-21S差不多說...

但是實體電路設計卻比較好...

糖果建議要改啦XD

其實主咬把電阻改成精密電阻,

再把主電容與功率IC換掉就好,

如果改太好會有拿牛刀殺雞的感覺XD...

功率IC

LM675*2(替換掉原廠TDA2050*2)

電阻請替換下列規格精密電阻即可

棕黑澄10K*4

棕黑紅1K*2

灰紅澄82K*2看不清楚?XD

棕黑黑10 *2

紅紅澄22K*2

電容

100pF*2(原為陶瓷電容101把它換成同容量之薄膜電容)

10uf /50V*2(找個日系好點的電容換吧...電壓超過50V容量一樣就好)

6800uf /35V*2(找個日系好點的電容換吧...電壓超過35V容量一樣就好)

依個人選擇替換的電容,不過我覺得原本用的就OK了=ˇ=

0.1uf*4

0.22uf*4

不用改太貴,不然就失去它CP值了,因為他表現不出來XD

但是建議各位只少要讓這音響播放個200小時,

不滿意再來改~

不然怎樣改聲音沒開都會不滿意,

所以糖果也在努力中=3=...



39 則迴響於“Edifier R1900T II 06 - 3000元有找最佳CP選擇羊毛盆單體、蠶絲高音Hi-Fi電腦音響大拆解析

發表迴響

你的電子郵件位址並不會被公開。 必要欄位標記為 *

你可以使用這些 HTML 標籤與屬性: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <strike> <strong>

  1. 通告: Edifier R1900T II 06 更換TDA2050 為 LM675 - 聲音解析力大提升!! | 糖果の無人小島

  2. 通告: 樂之邦 Monitor 01 US 2012 - HiFi最佳入門USB 3.0音效卡 | 糖果の無人小島

  3. jacob

    手賤!!自己買電容回來焊,debug搞超久的
    雜音的來源是,開機約8分鐘後就出現120Hz哼聲
    而且只要斷電馬上重開又正常了
    結果是變壓器端負極脫焊,接地若有似無
    量電壓時搞爆了一個OP,一個保險絲
    擴大板全部零件全換,連VR都換了...
    因為剛開機時都正常,所以找毛病找好久

    對了材料單裡有一個電阻是82k不是92k喔!!

    回覆
      1. jacob

        嗯是82K沒錯,灰紅橘金 拆下來也都有量過
        找了蠻多文章
        改機的話交連電容似乎1uF以上好一些
        而回授電容22uF以上無極性電容為佳
        不過為了急用也沒買什麼好料餵它就是

        回覆
  4. jacob

    哈哈!!有空再買材料來改改看

    不過發現了個問題
    買回來到現在run in 最多只開到一半音量
    今天試著把音量開到2點鐘方向
    有些歌在高音時會有沙沙聲還是破音
    不知版大有沒有這種狀況發生..??

    回覆
      1. jacob

        原版CD播放,WAV,APE,FLAC,320K MP3
        都會這樣子,但不是每首歌都會
        無播放時音量開至最大是沒有雜音的

        似乎是電源問題,目前在排除中

        回覆
  5. jacob

    小弟秉著物盡其用的原則 (其實是害怕破壞保固)XD,改裝內部還是過陣子再試吧!!
    用了2個非破壞性的方法(偏方)做了一些調音,結果還算不錯。
    在網路搜尋這對喇叭大都推人聲中頻不錯,這也是小弟所喜歡的。才會去買這對喇叭

    對於高頻延伸,我發現在放一些小提琴中高音時,箱體容易共振
    這時用1元銅板黏上雙面膠,在箱子上下左右後的中央各黏上一塊(主動邊後方則沒黏)

    而低頻方面則使用7-11吸管,裁成9公分長度塞滿後方反射孔。反射孔長度約7公分。
    約凸出2公分較易取出,低頻會有改善,而量感的話就沒那麼苛求它了。花費9塊錢。

    還有原廠的3.5~RCA線容易受干擾,小弟買叭時店家有送了一條便宜的手工線
    試音時是覺得原廠線可以換掉會好一些,以上是小弟的心得,給版主做個參考

    回覆
  6. jacob

    小弟在上週也入手這對喇叭,對於低音無增益的問題倒是蠻頭大的
    網路上查詢分為二派,至中為無增益,最小為無增益
    自己聽起來,倒是低音增益最小時,有較好的聽感
    請教版主在2種增益下,何者較接近原音表現呢?

    回覆
    1. 糖果大姐姐 Post author

      依電學來說,電晶體放大控制,
      只有最大值和最小值,
      可以比原來小也可以比原來大,
      我想依喜好調整即可,
      我個人都條中間~
      因為還是會有適度低音的需要,
      條中間的確是有出現較多低音的現象,
      應該是最小為無增益狀態。

      回覆
      1. jacob

        感謝回覆:
        小弟目前使用為B組RCA無高音增益,低音增益最低,聽感最為自然
        猜測低音旋鈕置中是給A組RCA高音增益使用做互補的吧?
        再請教一個問題,版主已經改裝上面清單的內容了嗎?
        改裝後的音色差異為何呢?

        回覆
        1. 糖果大姐姐 Post author

          你研究得真仔細!!
          剛剛實驗過後的確是如此,
          因為我裝在A組難怪覺得要調接近中間才差不多0.0...
          至於改裝清單因為最近忙壞了,
          還有專題電路要設計,
          遲遲沒辦法採購...
          不過友人說,
          只要把電解電容換掉,
          還有所在旁邊的分音器電容也跟換掉,
          馬上就會差很多,
          說是電阻反而影響不大,
          換太好反而表現不出來?
          他是這樣說的~

          回覆
          1. 111

            R1900T III一個很不人性化的設計,就是低音增益旋鈕需指向最小刻度是才是無增益,而大部分人人為指向12點位置才是無增益,這正是很多人覺得R1900T III低音渾濁的原因

            回覆
