Acer 1410 筆電大保養+USB電壓電流強化改裝 - 不會再出現無法辨識的裝置!!



筆電有的問題就是USB供電不足....

往往只有一個USB可以驅動光碟機,

或者是HUB+鍵盤、滑鼠,

其他的USB插座,

插下去就是沒反應不然就是變成無法辨識的裝置...

如果唯一可以驅動高功率的USB插座,

街上HUB+鍵盤、滑鼠+光碟機,

三個裝置都會跳掉......

有鑒於此糖果決毅改裝!!

先測量Acer 1410 三個USB插座的電壓與電流,

首先是靠近音源的USB電壓,

三用電表顯示4.96V

這是靠近音源的電流,

測得350mA,

千萬不可以像糖果一樣直接測量...一定要加附載.....

這是旁邊的那個電壓,

也是4.96V...

也是350mA的電流阿....

看來這兩個是共用電源...

再來看看為一高功率輸出的USB插座,

位於HDMI旁邊,

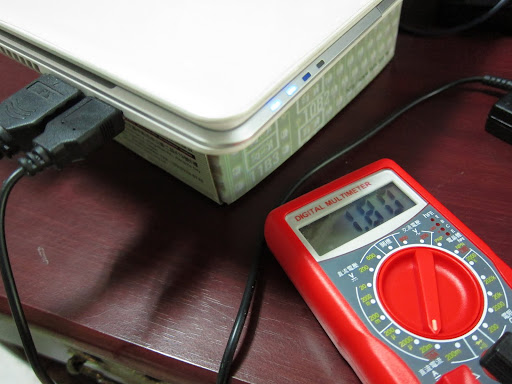

電壓達5.10V,

電流達1800mA

有沒有過分啊!!翻桌....

難怪另外兩個都不能接高功率的USB周邊....

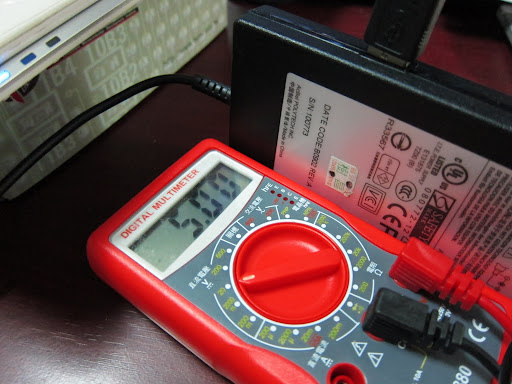

再來看看我自己買的充電器提供的電壓,

當作對照組XD

很標準的5.00V

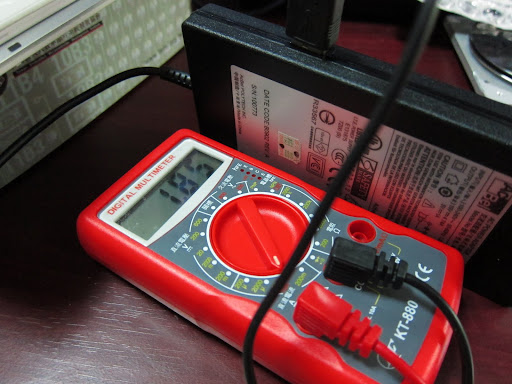

電流最大達到1850mA

已經達到USB3.0 900mA的標準了XD

USB2.0規範在500mA,不過我的筆電才350mA太誇張了=ˇ=|||

開始痛解筆電!!

看來手感沒忘呢!!

拆鍵盤~

還有正面螺絲XD

OPEN!!

其實這時螢幕已經比下面的零件還重...

大多種在硬碟和電池XD...

排線都拆除以後拆主機板拉XD

再把剩下的幾條線拆除~

拿起=3=...

將江!!

這就是曾經改機超頻過的歲月拉XD

題外話

ACER 1410 1810T 硬改超頻 二部曲 - 1.6GHZ 不需軟改版 效能直逼SU9600

回正題

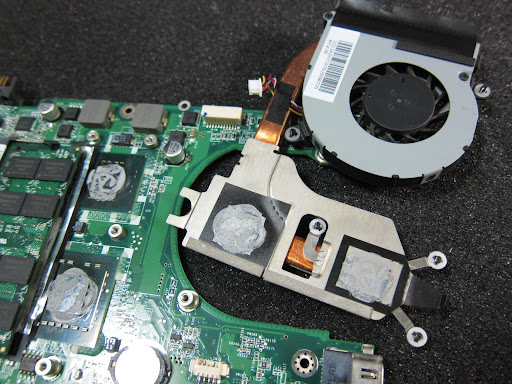

先保養散熱器~

其實看上散熱器導風黑色貼紙不爽很久了...

拆下來~

Y500也變成灰色了0.0

把黑色貼紙撕掉打開~

灰塵已經變成了濾棉了...

把無言的導風貼紙撕除,

用酒精把殘膠去除,

散熱器丟去水裡衝....

然後再用吹風機吹乾XD

晶片用酒精加上面紙擦乾淨,

面紙喔~不是衛生紙,

面紙比較沒有棉絮。

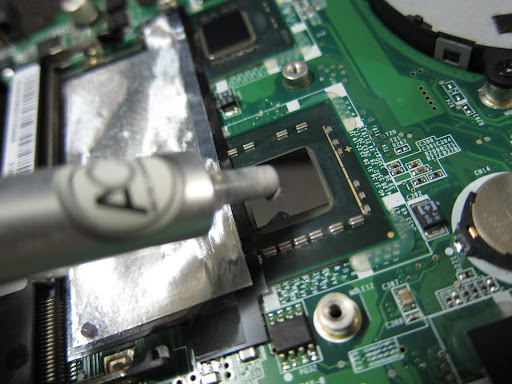

再用噴盡頭的刷子噴噴刷一刷~

把灰塵測底清除...

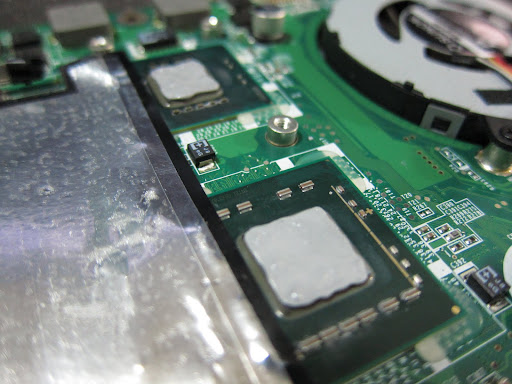

準備上MX3上代王者....

曾經她可是最強的說XD

好不容易可以好好駕馭MX3難塗的問題...

沒想到MX4已經改進了...

把散熱器都裝回去吧~

直接開機。

只是為了測量USB的正負極,

要再確認一次~

看來就是從這點下手拉XD

蓄勢待發的焊槍XD

還有很大缸的魚缸水,

可以防止意外發生...

原本打算採用她的...

漆包線比較細比較好走線~

比漆包線燒紅,

上面的漆就可以燒掉了~

和上去以後測得電壓才3.6V附近....

電流在600mA附近,電壓和電流很浮動,

看來這漆包線實在太細無法負荷....

改成單芯線....XD

話說這頭有點冷焊...

不過有固定住了,

不想再對她加熱...掛掉很頭大=口=|||

沒保固阿XD...

雖然我已經有觸及SMD元件...

題外話請看

單晶片能力認證丙級 - 實體電路板焊接教學

回正題~

將江!!

完成拉XD

很大膽的這樣開機測試USB

這次把電視棒、鍵盤接上內建的HUB在街上滑鼠與隨身碟,

最後一個USB裝上一旦接上所有裝置就停擺的光碟機,

!!

沒想到,全部可以驅動...

有趣的走線阿XD

全部組裝起來測試電壓吧XD

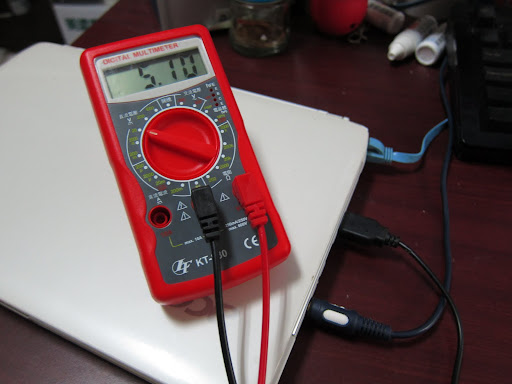

5.10V

終於拉上來了XD

另一個也是5.10V

原先的也是5.10V沒有變弱,

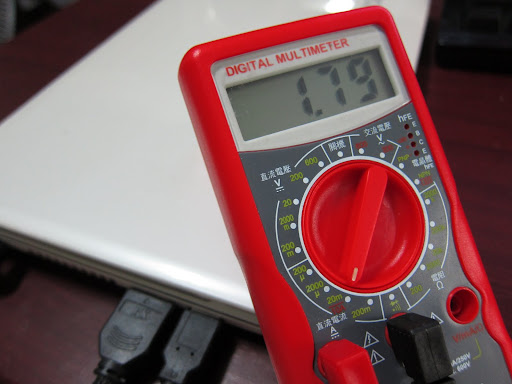

電流小小的下掉

1790mA還在誤差範圍內~

精彩的來了!!

原先測得350mA,現在測得1780mA!!

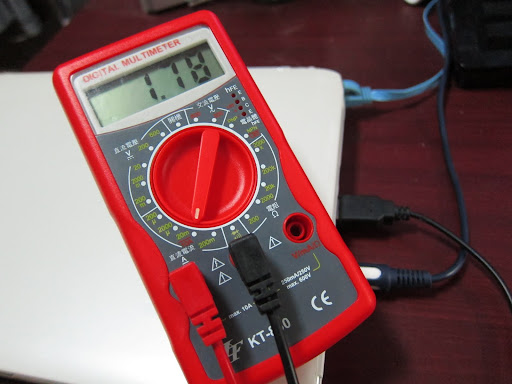

另一個測得1760mA,也比原先的350mA還要多了!!

現在是3個USB共享電源,

我想現在應該是1800+350的總量,

只是單一輸出還是1800mA左右,

如果多裝置的話就可以完全供應了吧XD

另一頭街上鍵盤滑鼠與隨身碟以後,

僅少了10mA

看來還是夠用的!!

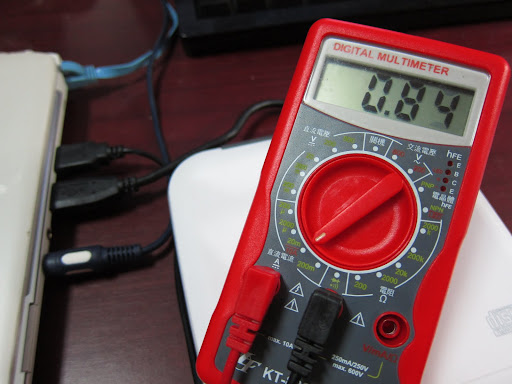

再多接個光碟機剩下840mA

這樣共享電源的好處就出現了!!

這結果令我滿意!!

恢復原狀!!

話說換電風扇壞了....去修理=ˇ=|||

為何糖果要放餅乾?

原因很簡單

我喜歡溫餅乾...

以前電腦冷排在上面,

放餅乾在上面,

溫溫的會覺得像吃現烤餅乾>///<

放筆電上面只是稍微溫一點...

清理好散熱器病患上MX3開機以後,發現風扇不轉以為我搞壞了=ˇ=|||

原來是溫定變低,達到不須運轉的溫度....

令我訝異!!

以前會聽到風扇高轉速聲音,

現在清理後也沒有了~

溫度也比以前來的低許多...

重點是USB供電不足的問題也解決了!!

感覺她又是一台不錯的筆電XD....
