電腦組裝全程詳細教學,圖片茂盛!!



今天又訂了台電腦...

當然不是我的啦=ˇ=

剛好可以寫完整電腦組裝教學,

雖然後面有點偷懶掉

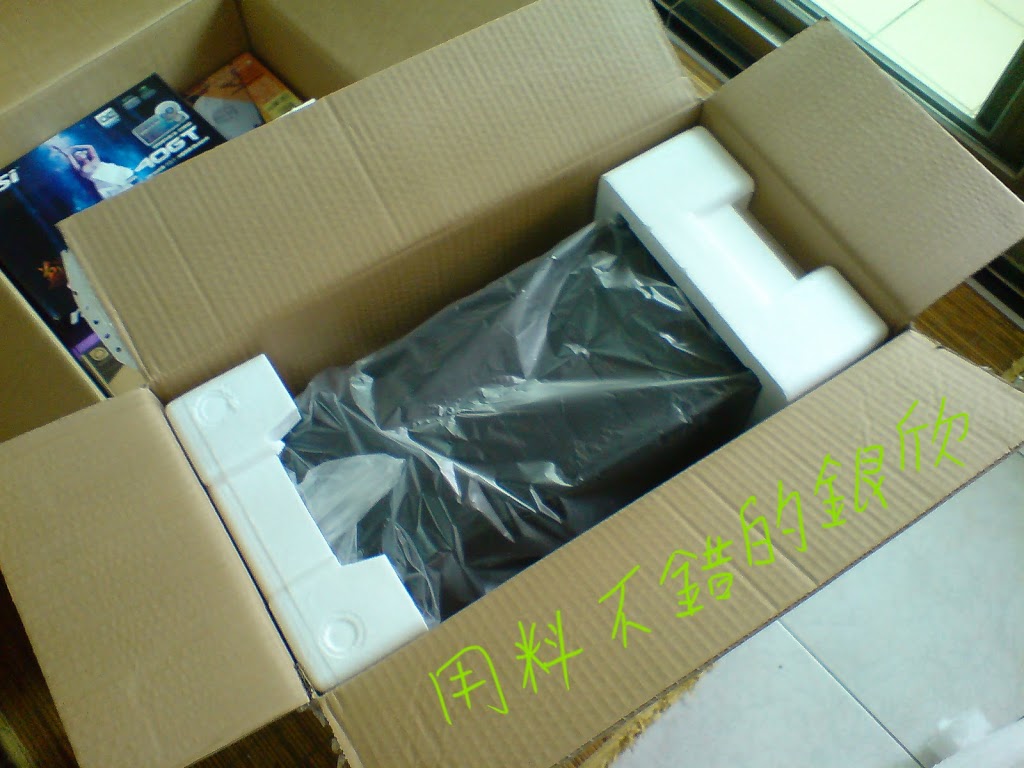

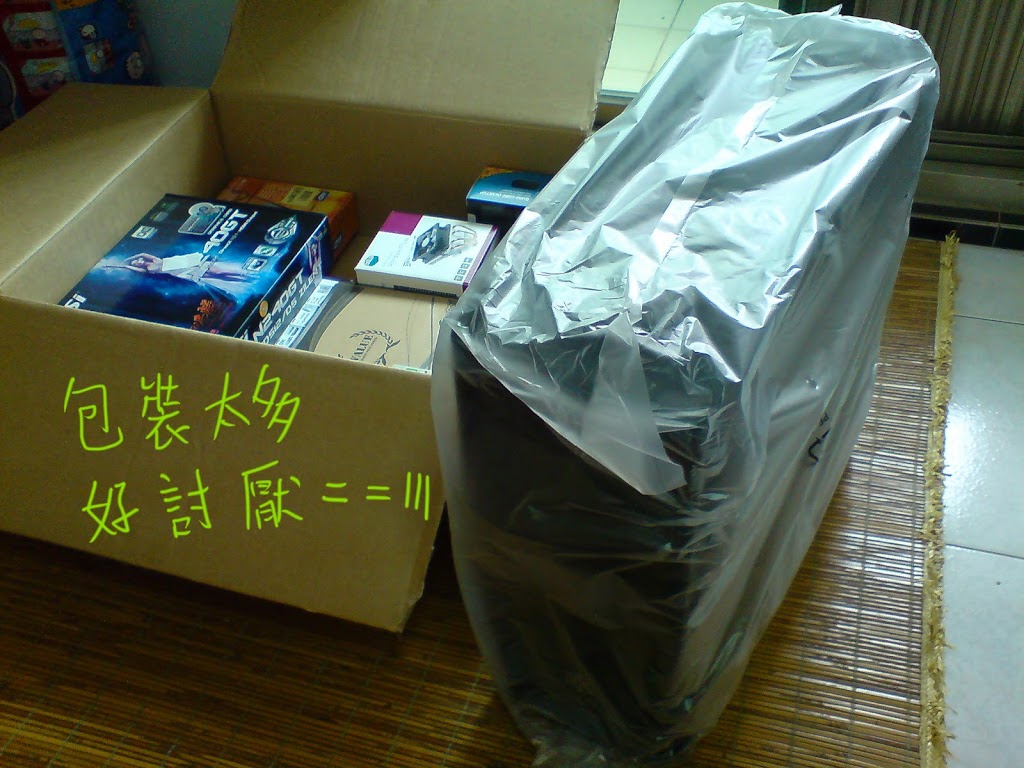

總之要先開箱啦!!

被騙很正常的=ˇ=

.....

哪可能送你兩台呢XD

他的側版有一定厚度=ˇ=

真的做好品質,完全整台電腦防刮

想被刮也難....

麻煩的開箱...

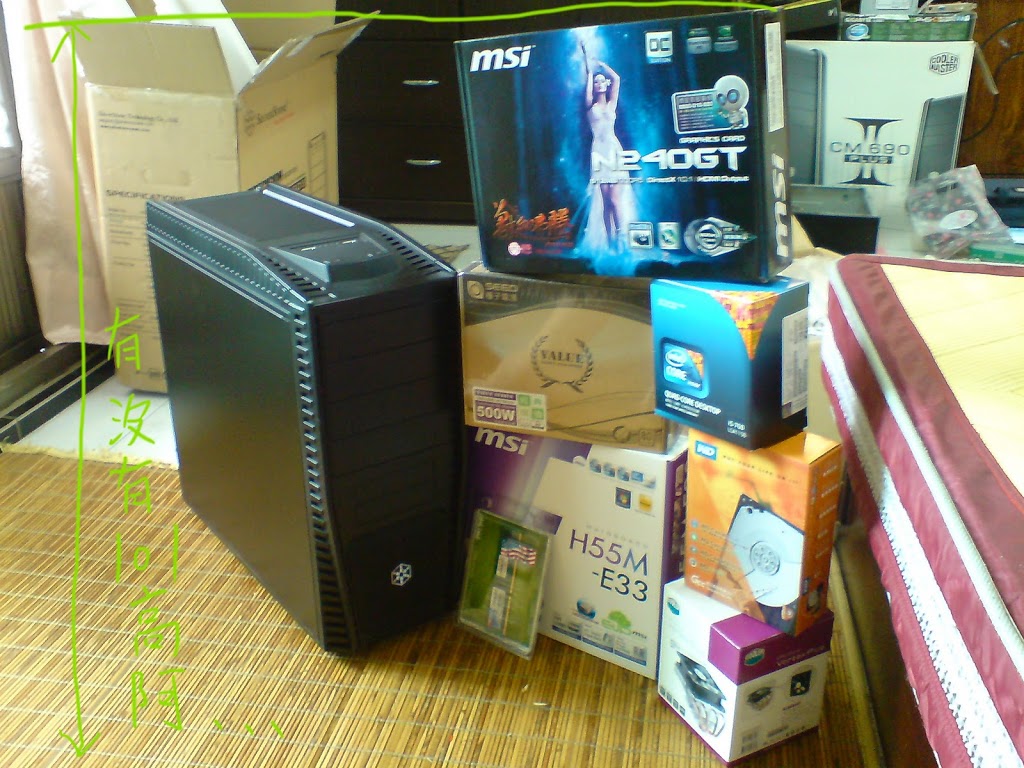

心臟大的疊法?

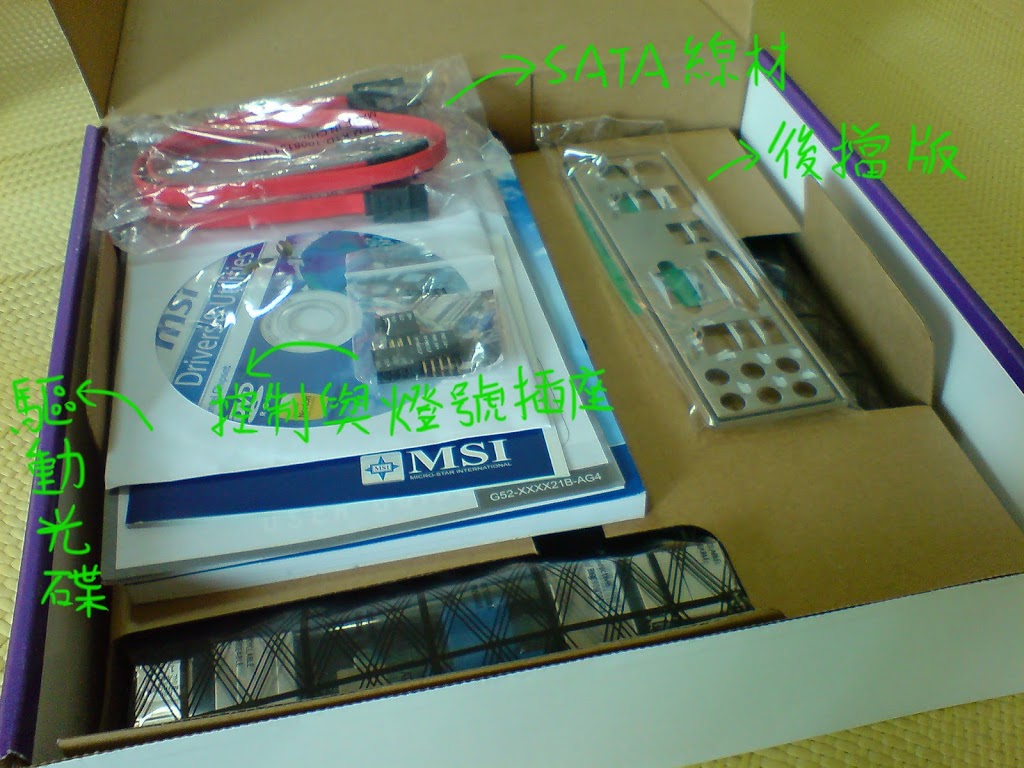

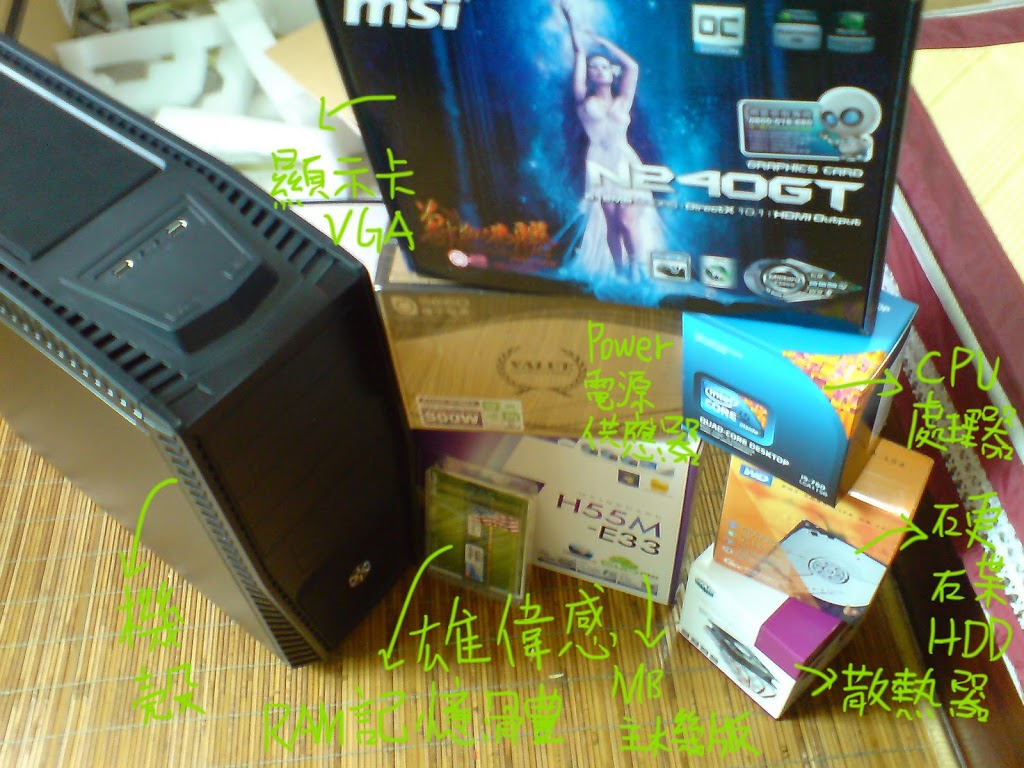

各零件說明....

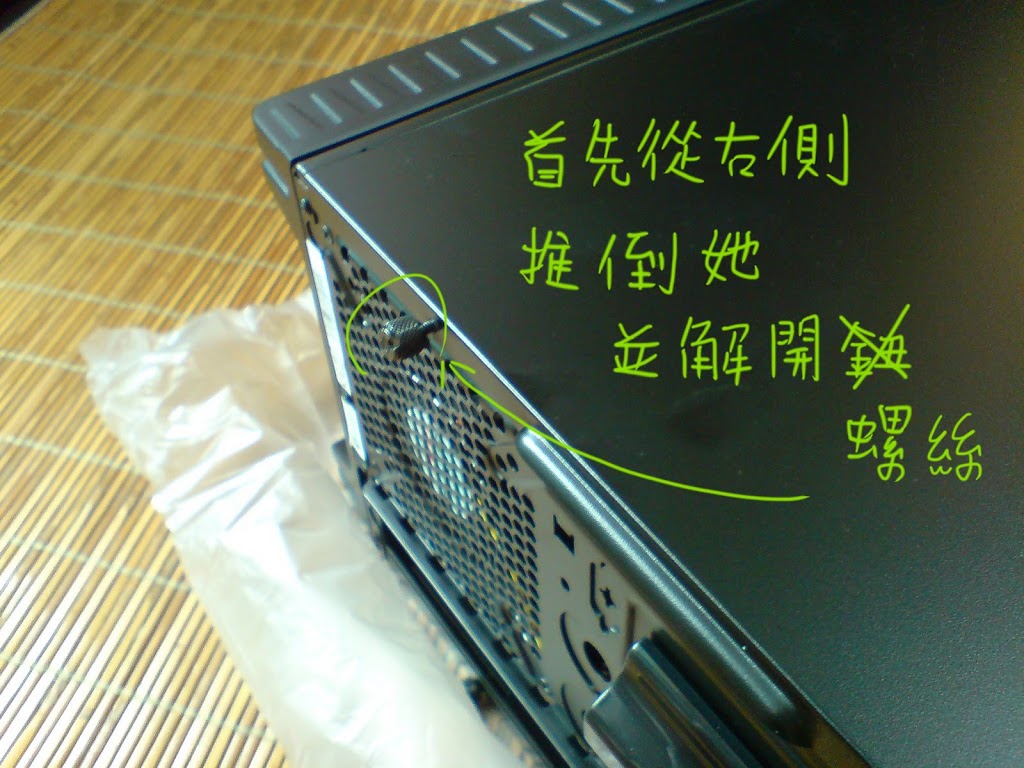

推倒她就太暴力了....

我一定會被打死=ˇ=

沒辦法,這都是電視裡會出現的情節,我也不是百分百純淨的....

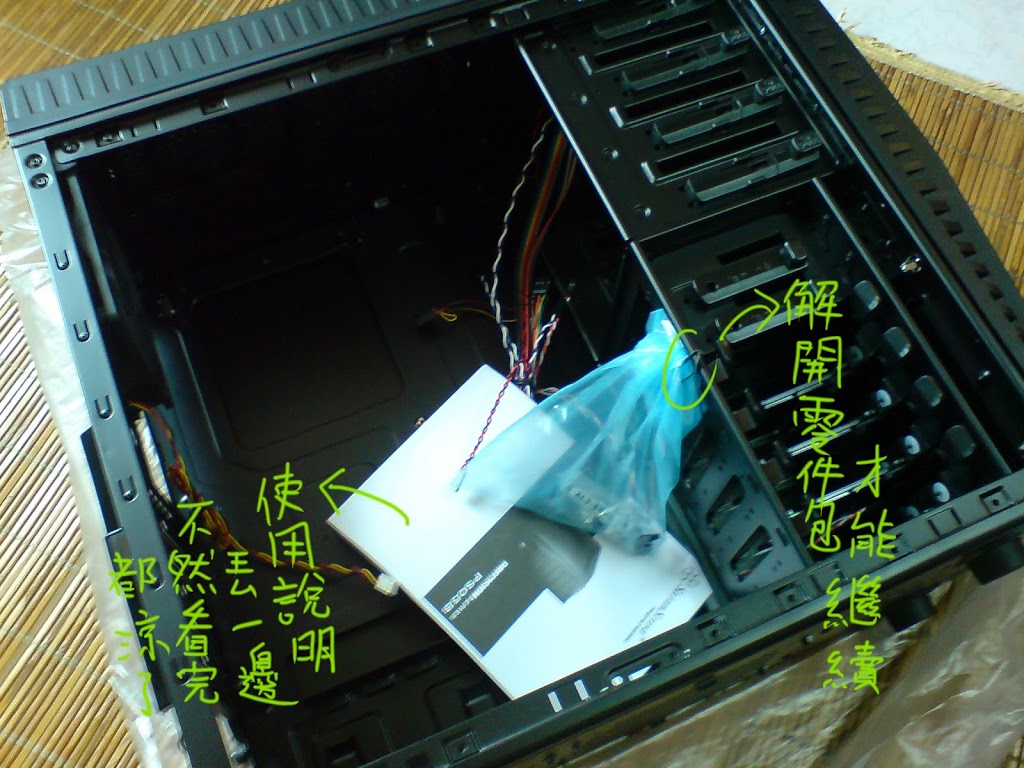

做事還要看說明書?

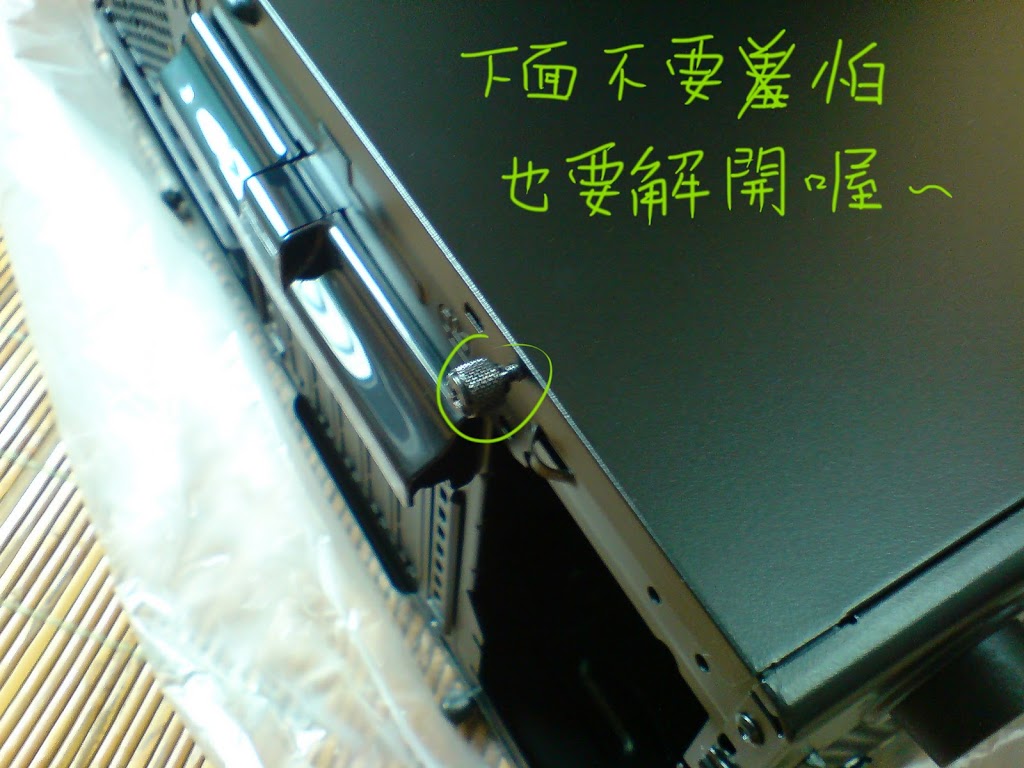

他的鈕扣XD不對是螺絲=3=好害羞喔>\\\<

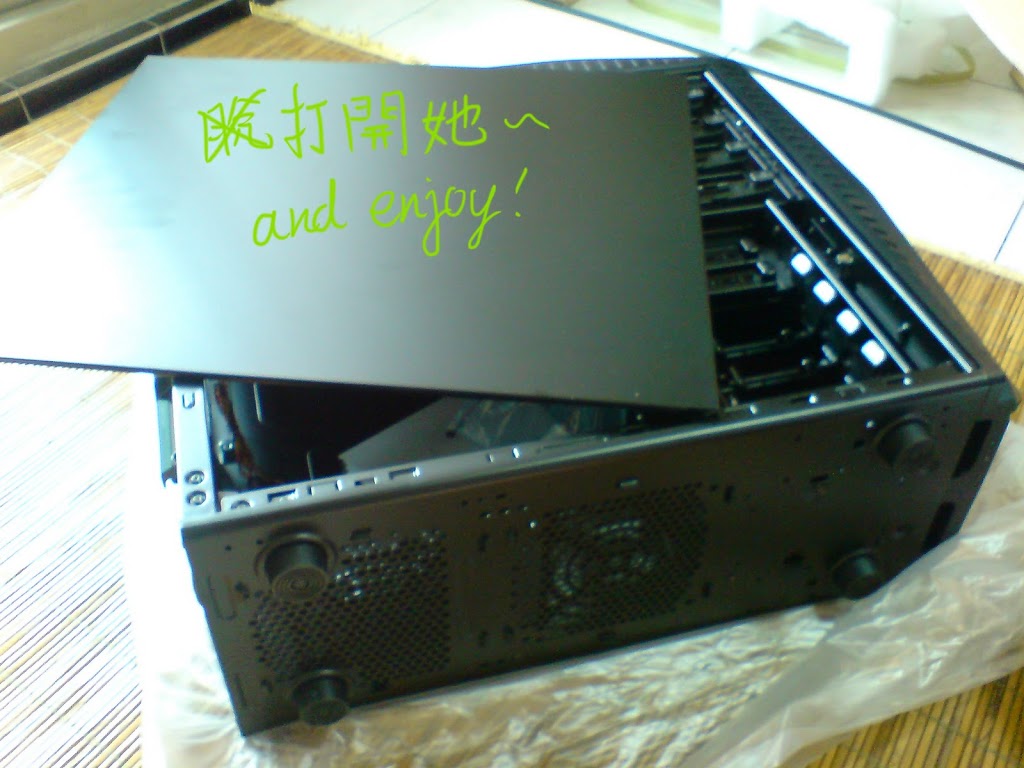

脫走....

沒梗了

我被污染還是有限的...

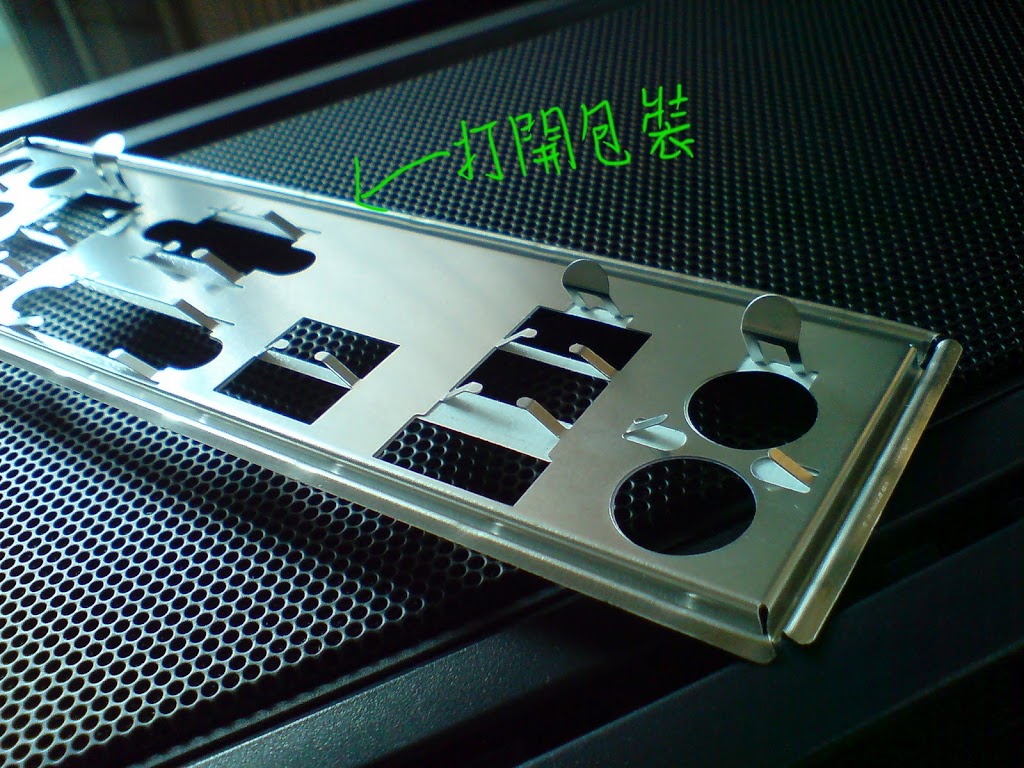

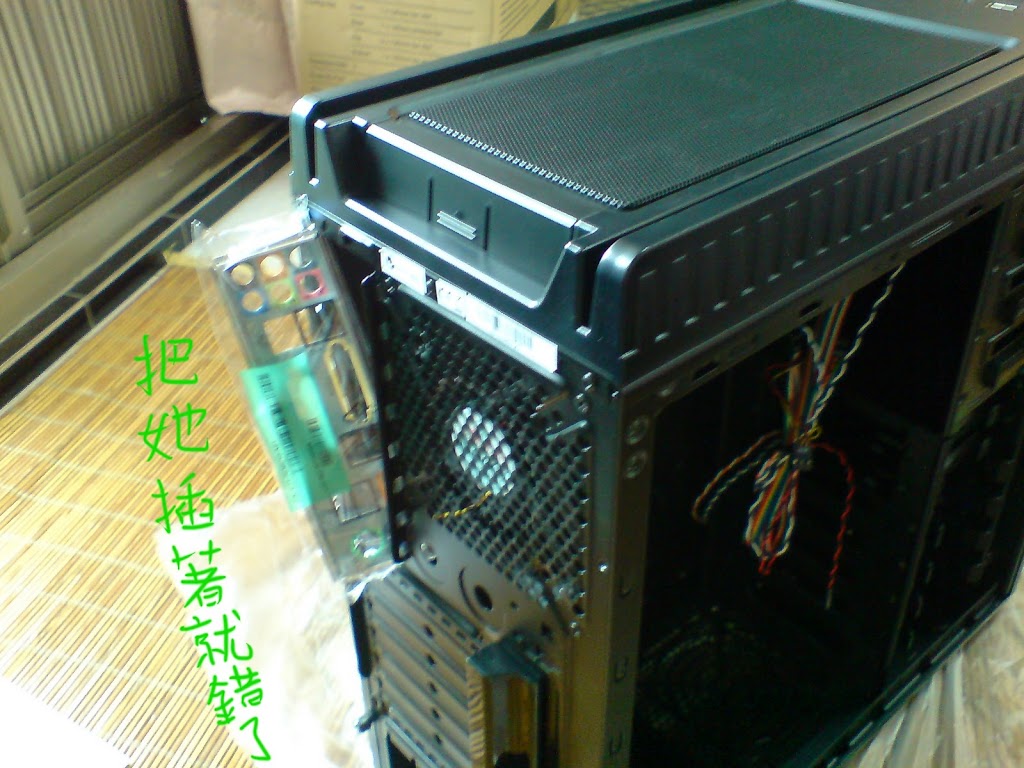

裝檔版就是有人不會=口=

會開吧XD

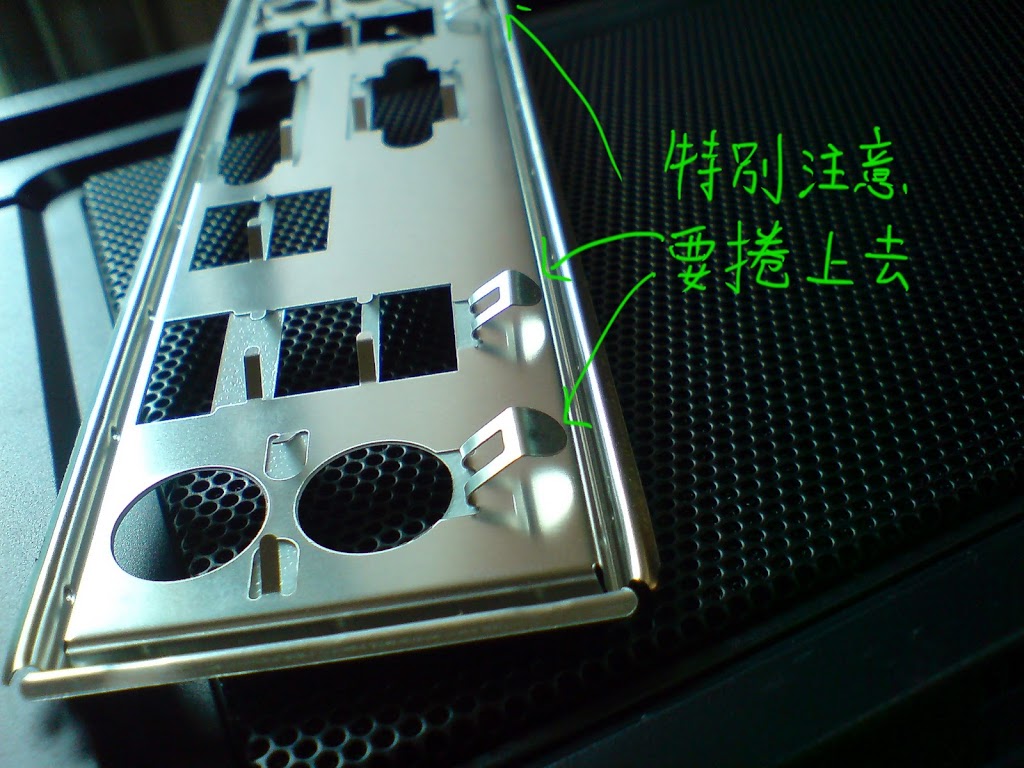

記得要捲~應該是凹

反正就是折上去=ˇ=

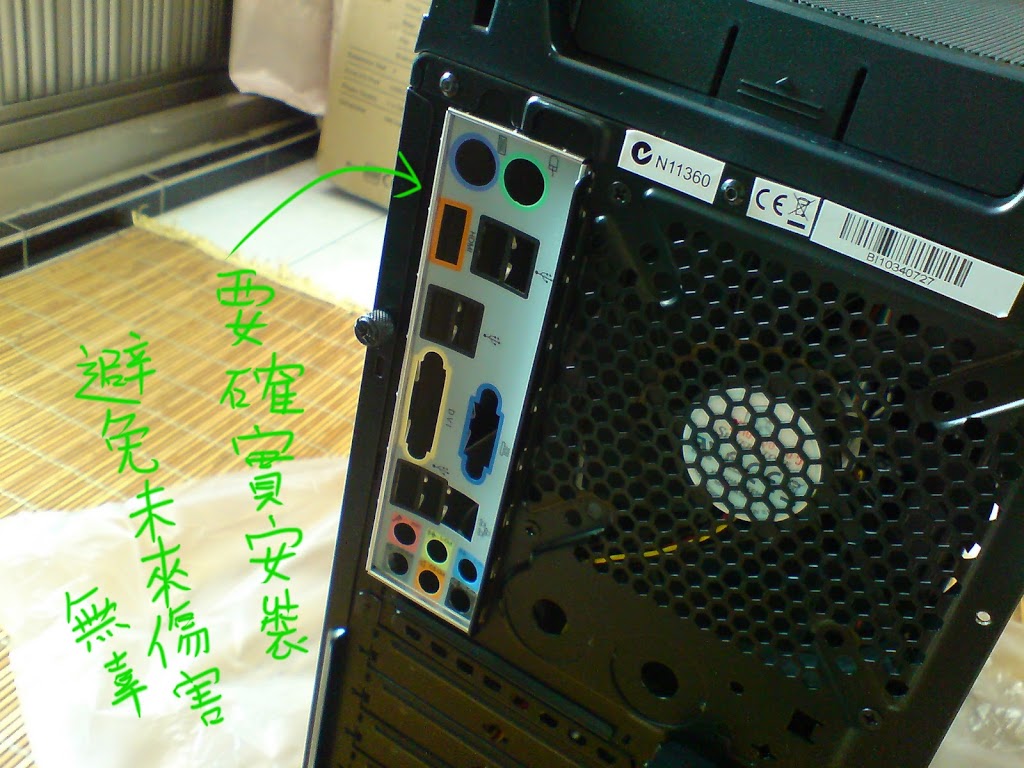

要確實安裝....避免傷害無辜生命...

接下來真的沒梗了...

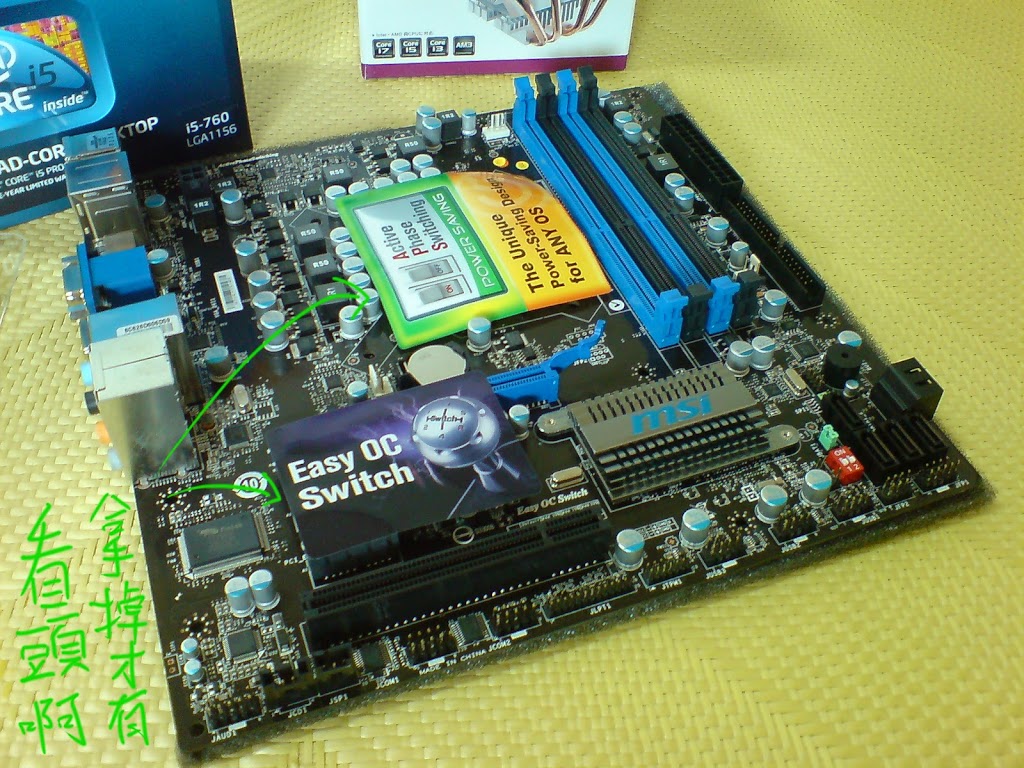

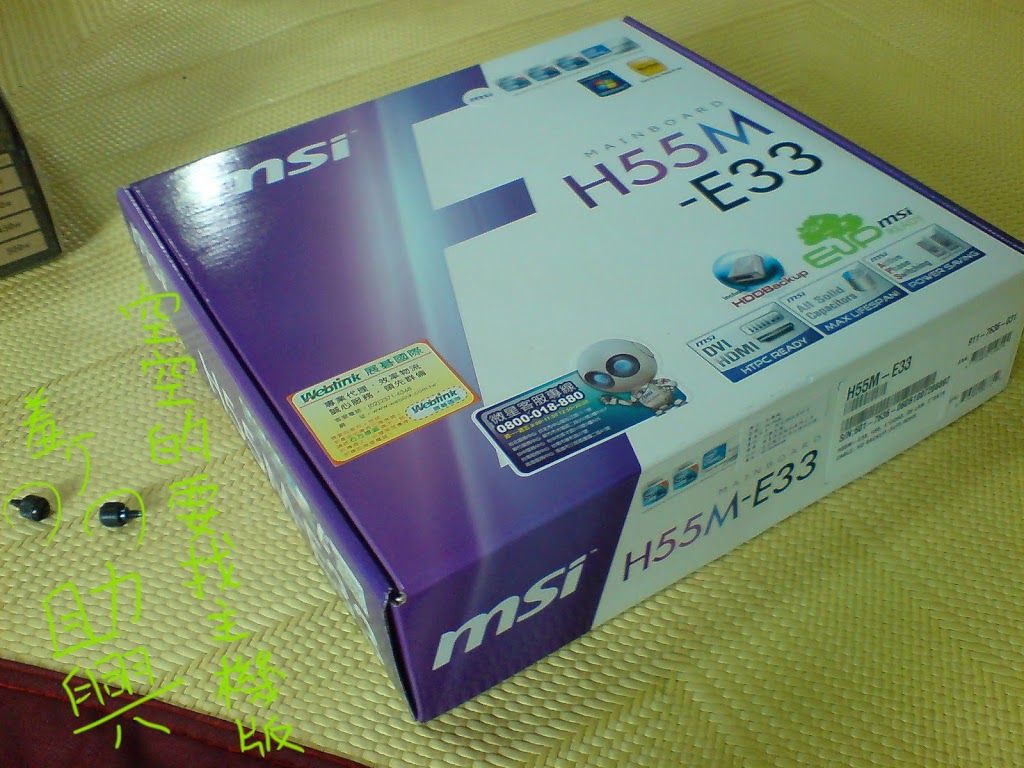

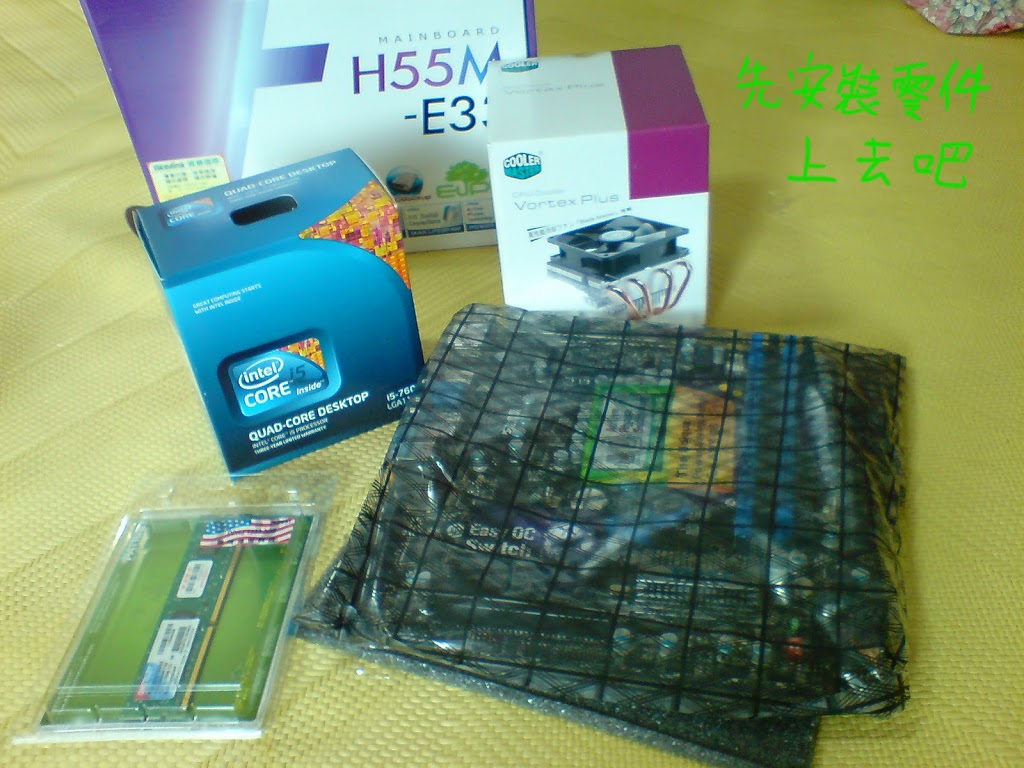

先處理板子上的零件

撕掉貼紙

一方面避免干擾散熱

開盒啦!!

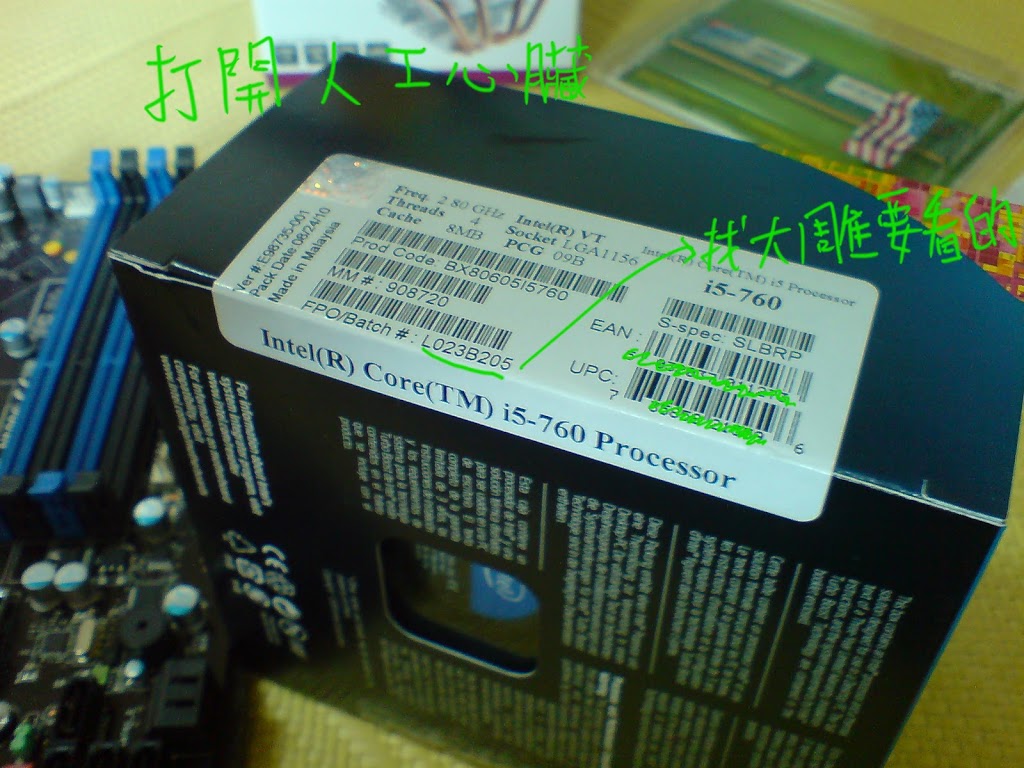

找大鵰看序號

不過我是沒有查過這序號啦~

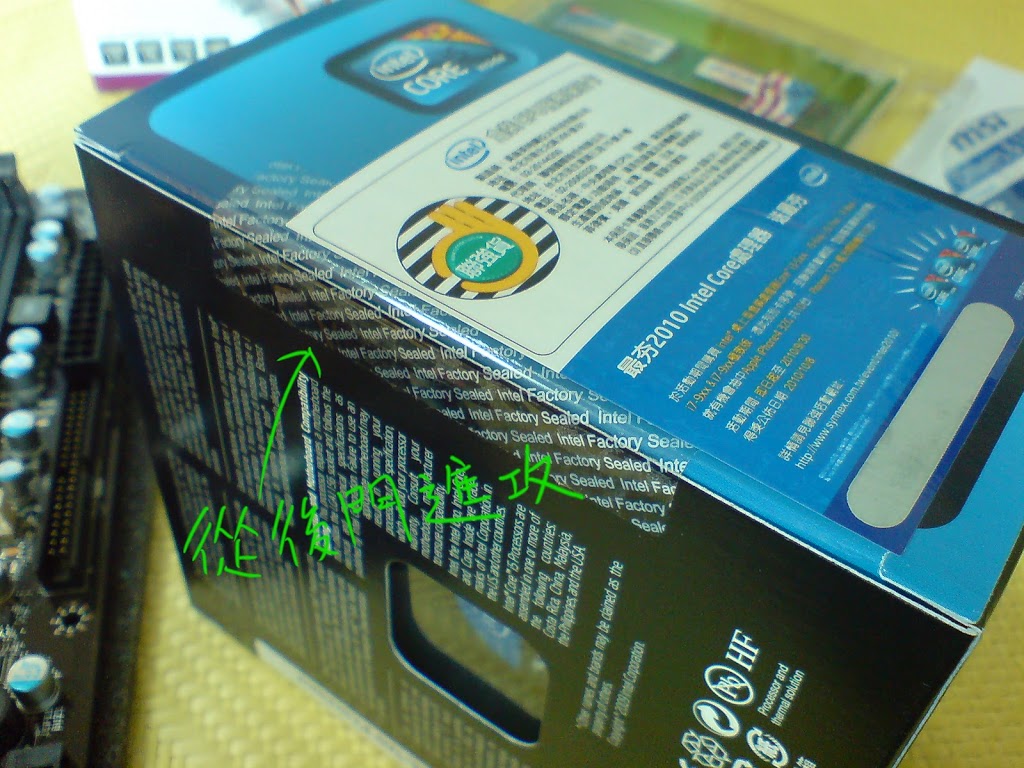

不過從後門開比較好

避免破壞貼紙~

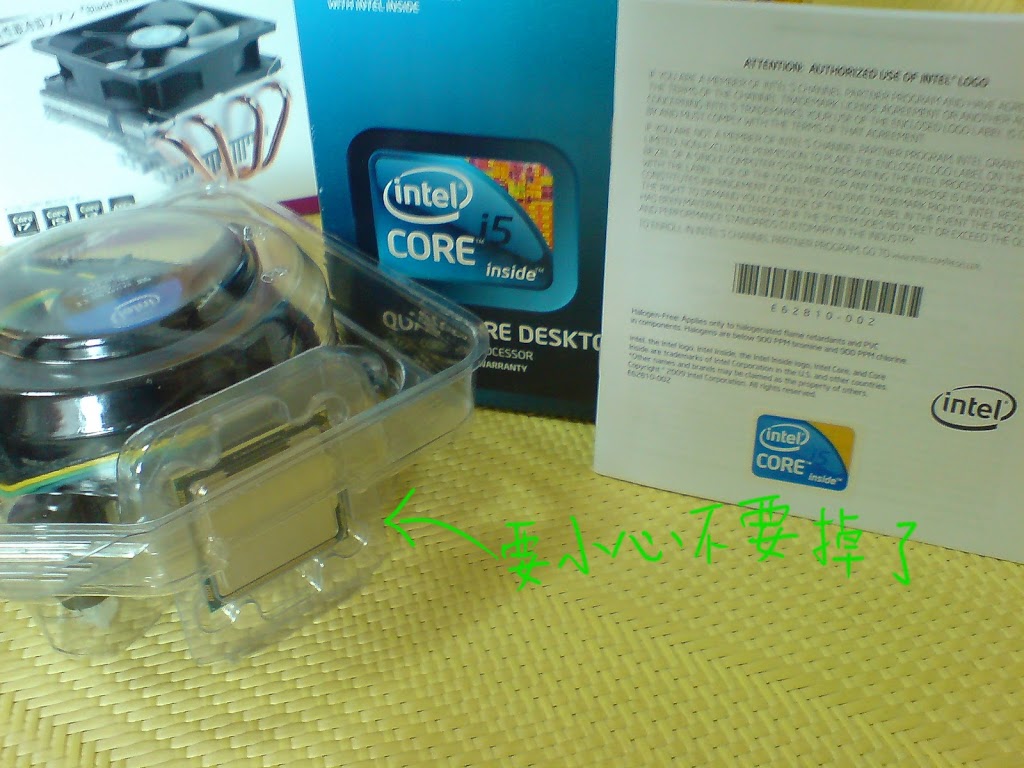

不要懸空拿

不然真的會掉喔!!

要來裝機啦~

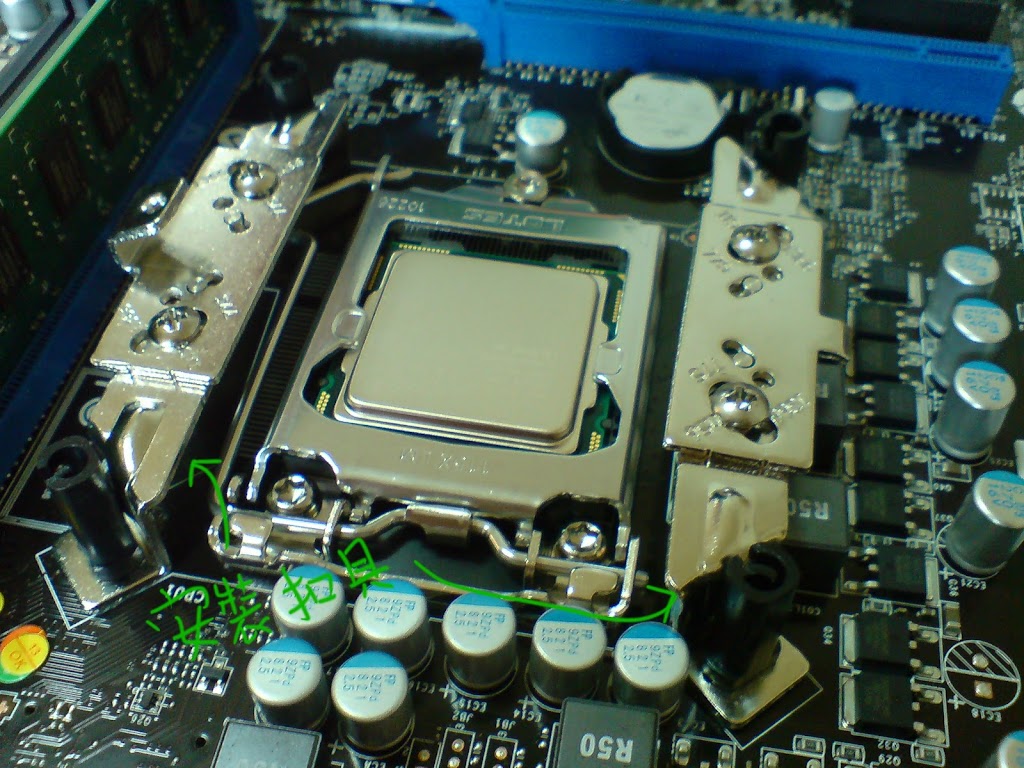

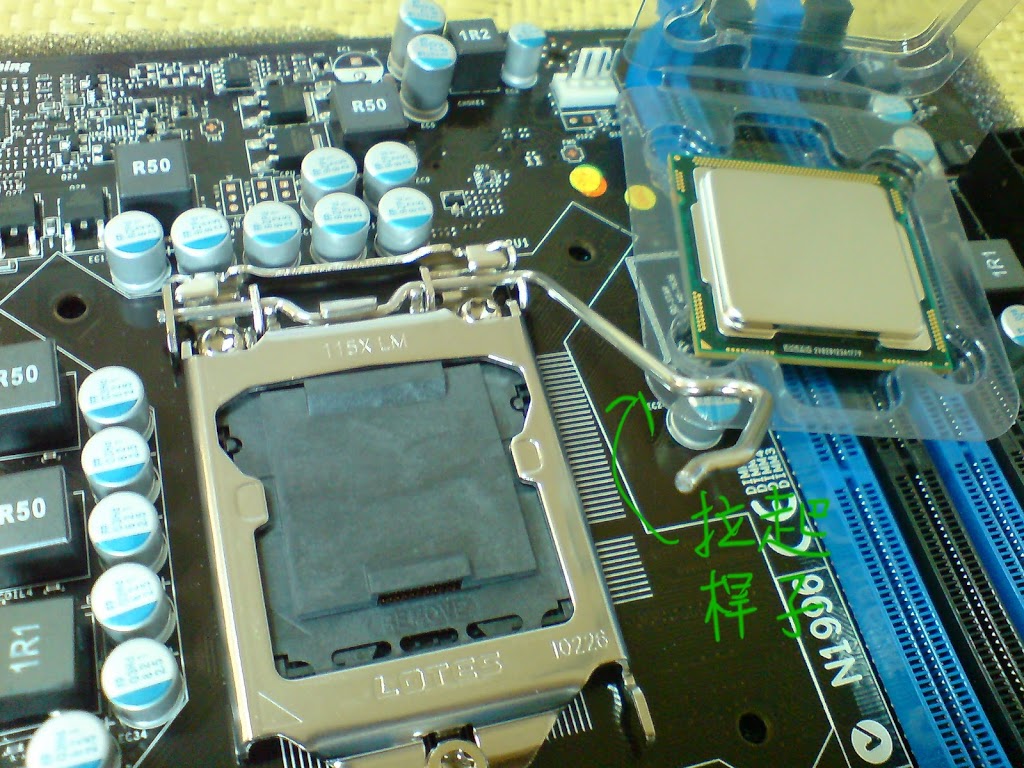

拉起旁邊桿子~

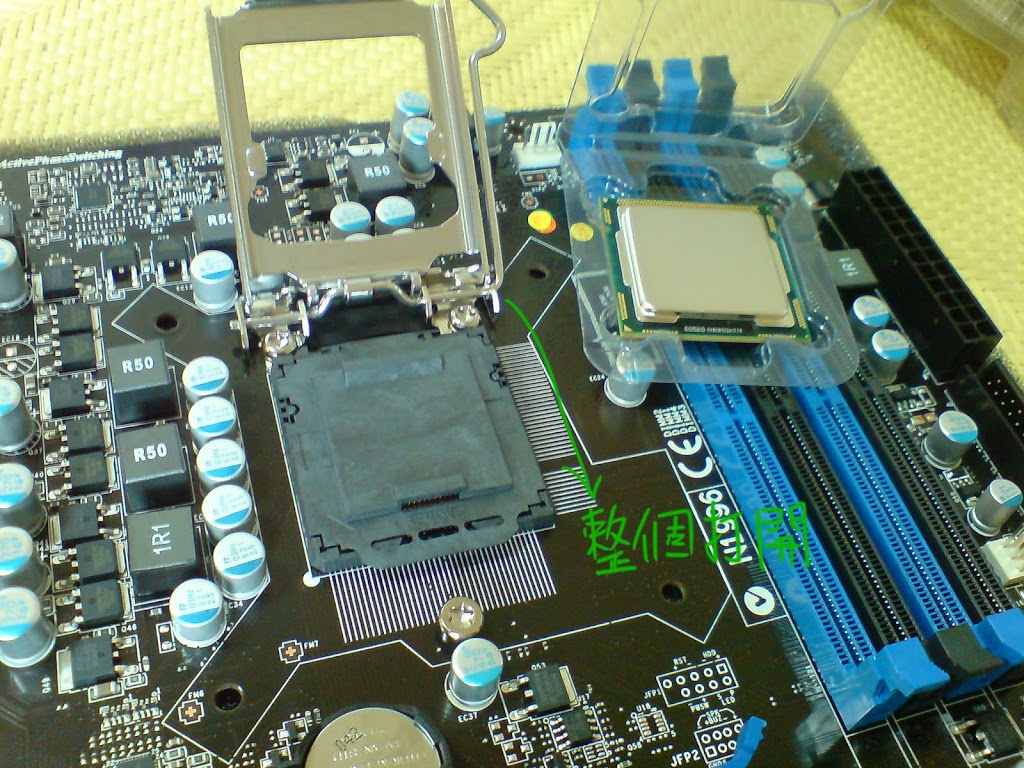

整個打開

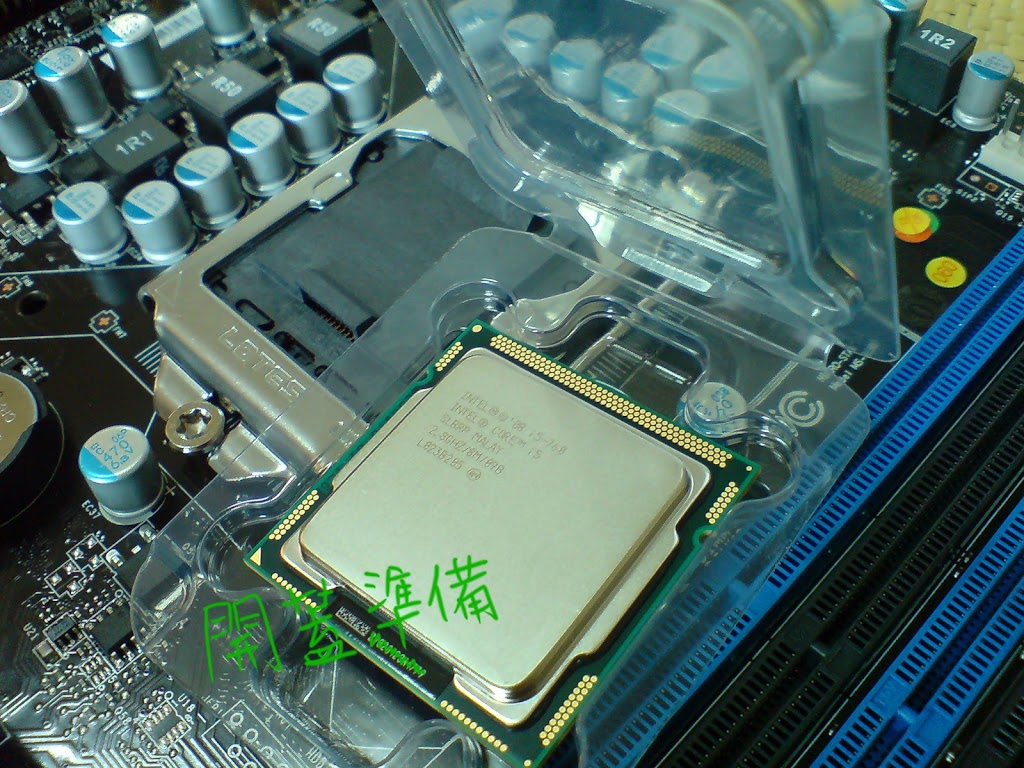

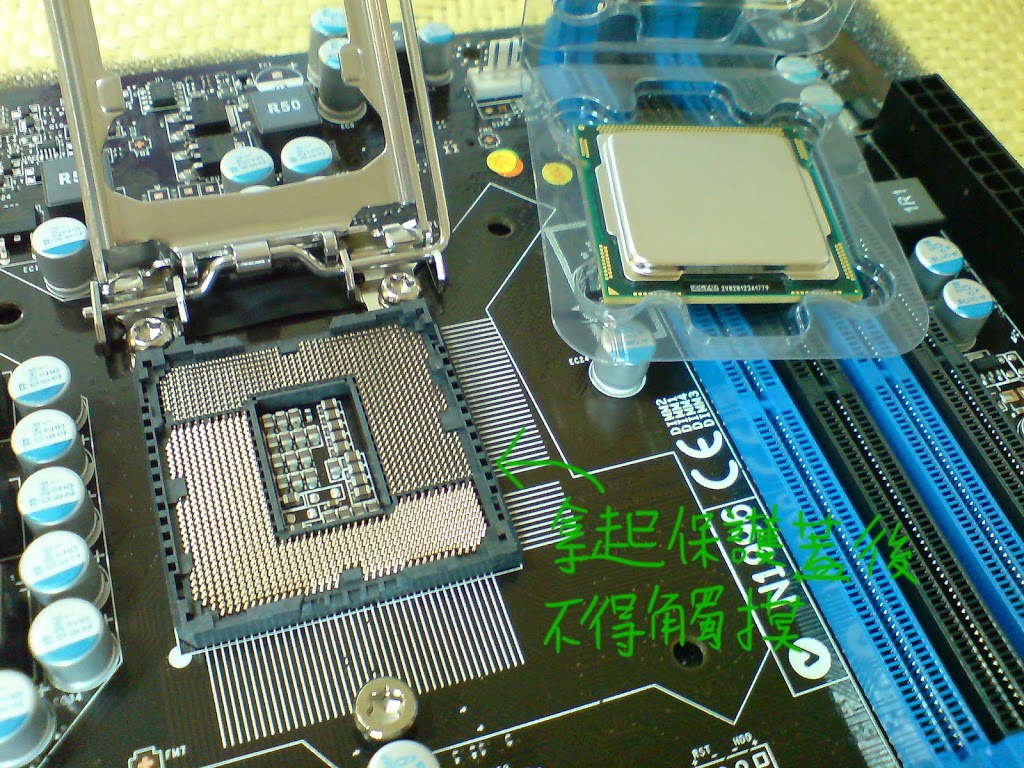

拿起保護該以後不要摸,電子零件很敏感,被你摸到可能就不開機了!

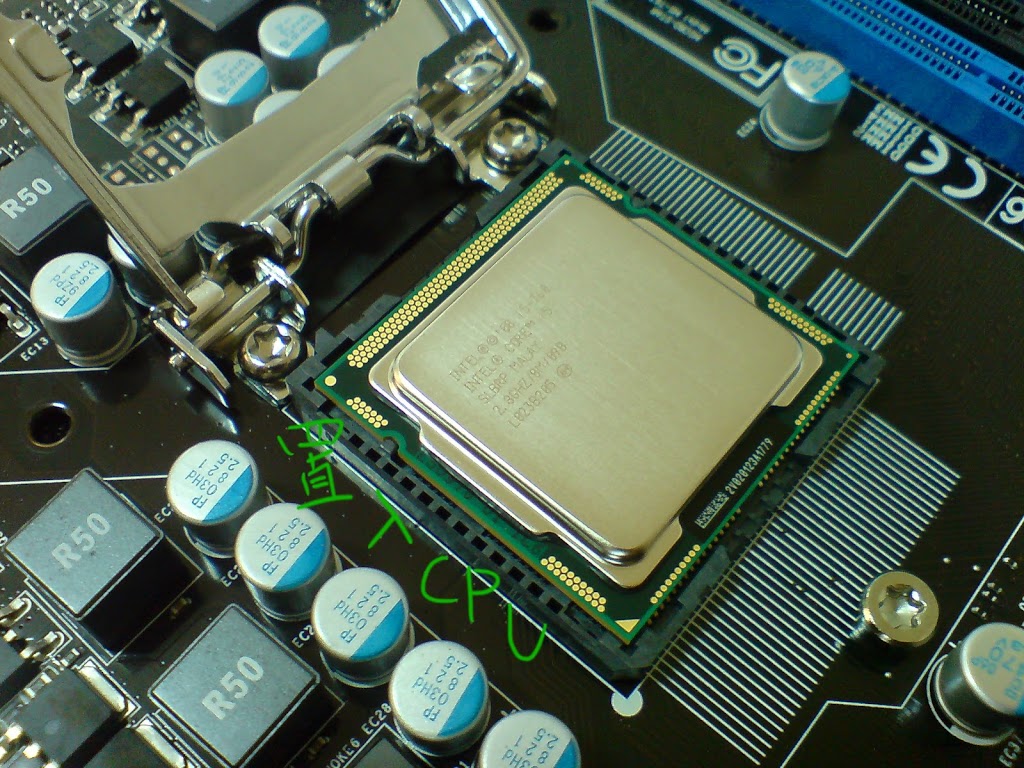

快快放上去

對好防呆點!!

沒對好硬上會壞掉~

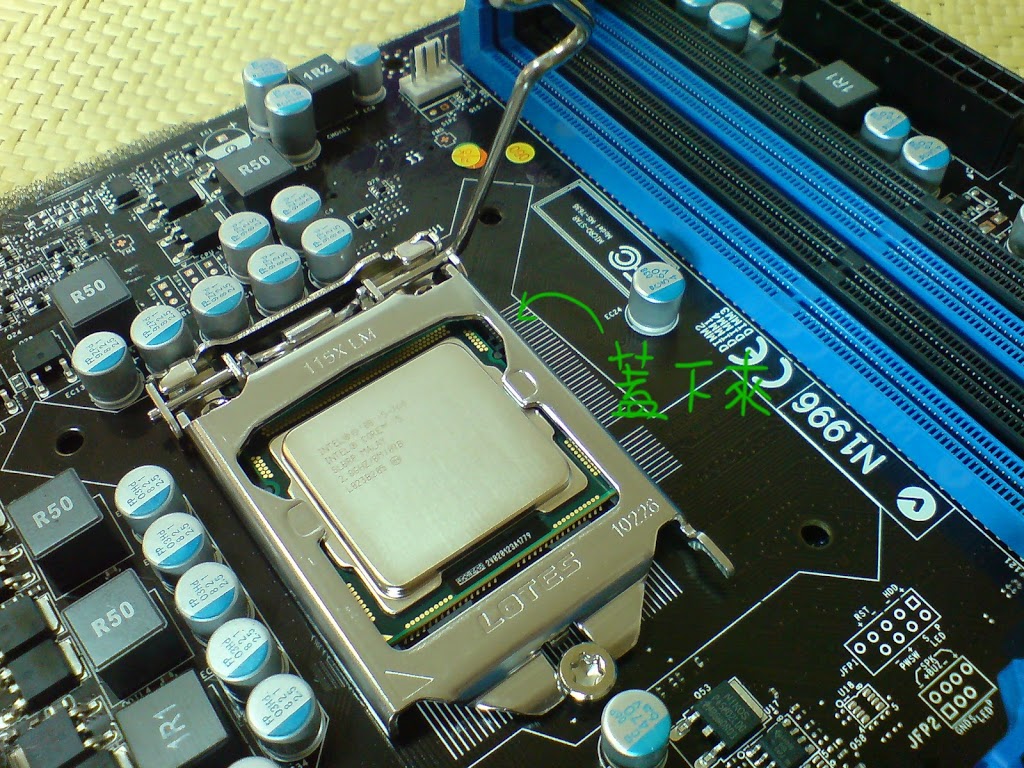

蓋起來~

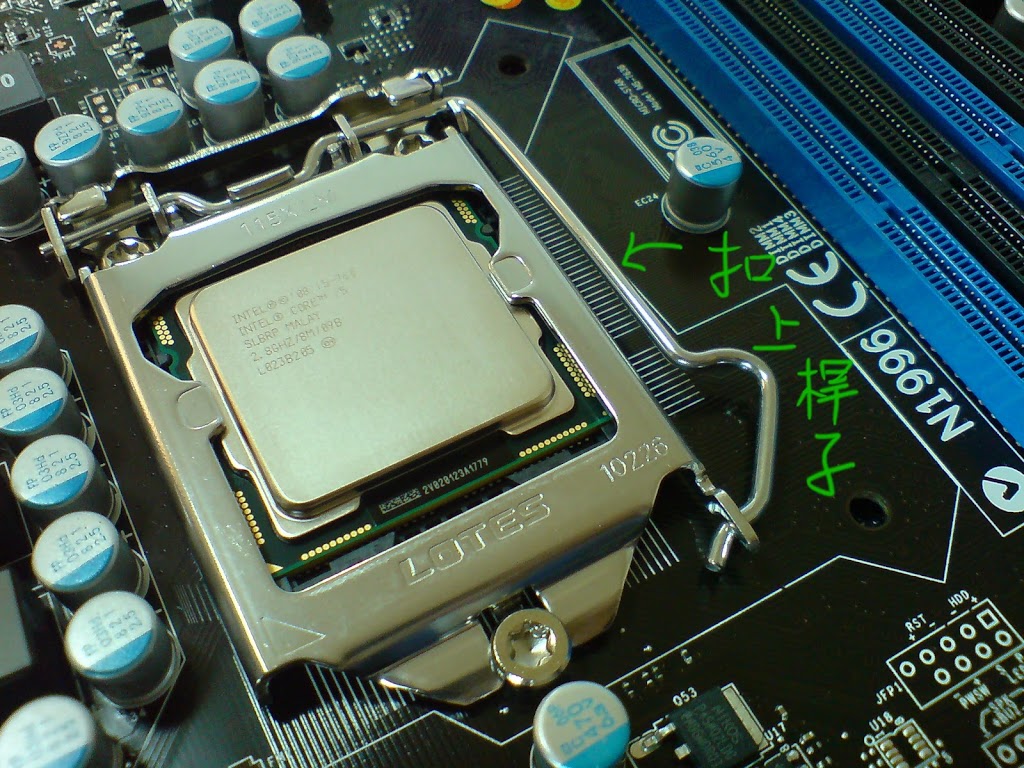

扣上去...

這樣教好累=口=

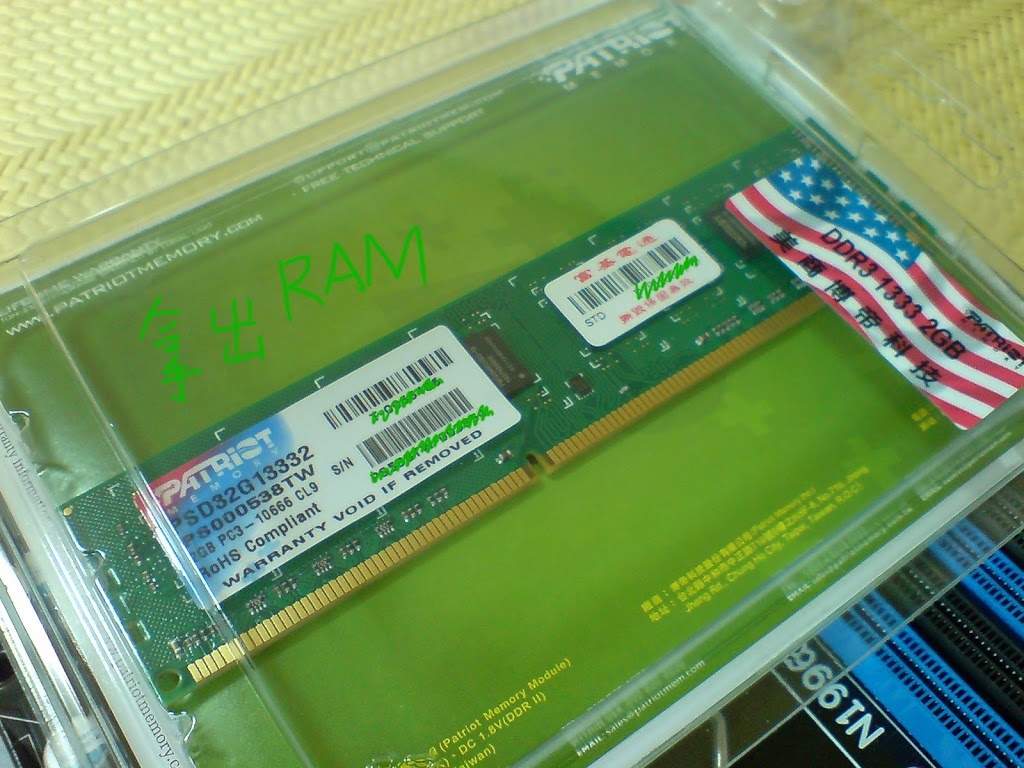

打開記憶體包裝

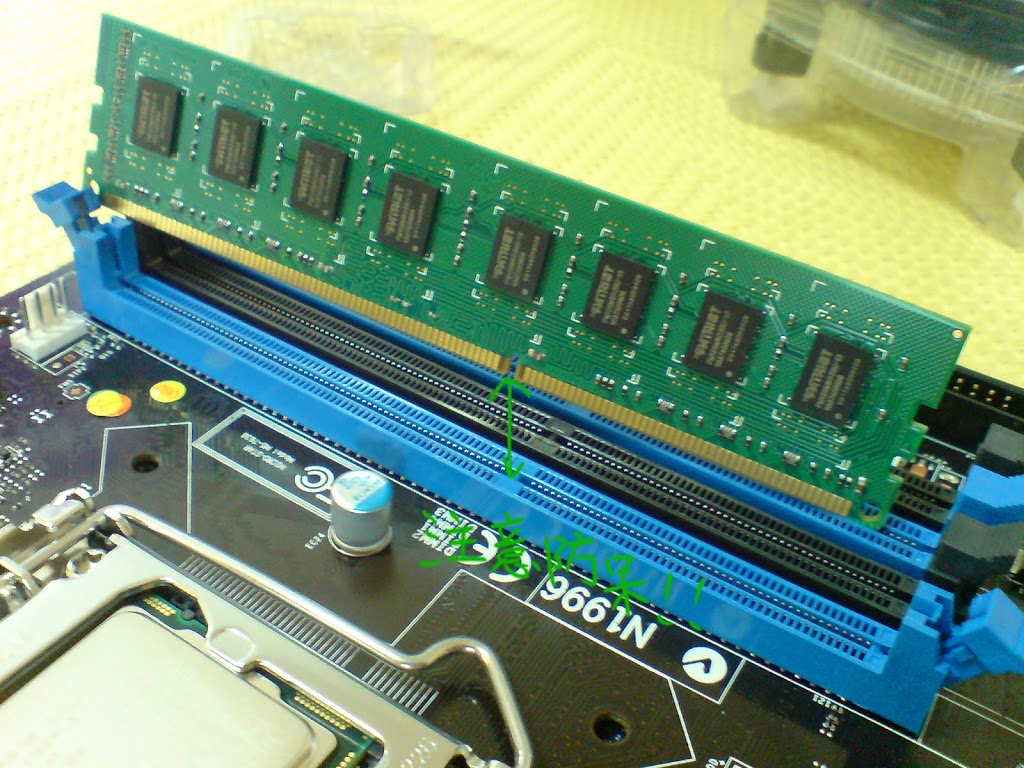

注意方向~

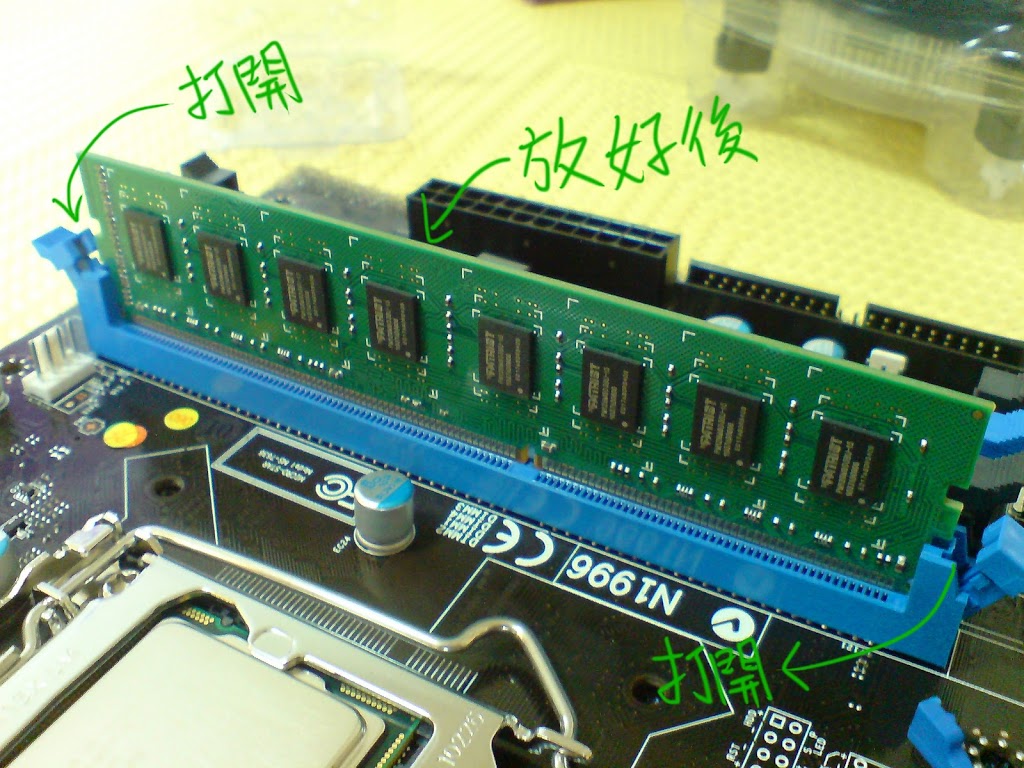

打開兩邊放好~

'

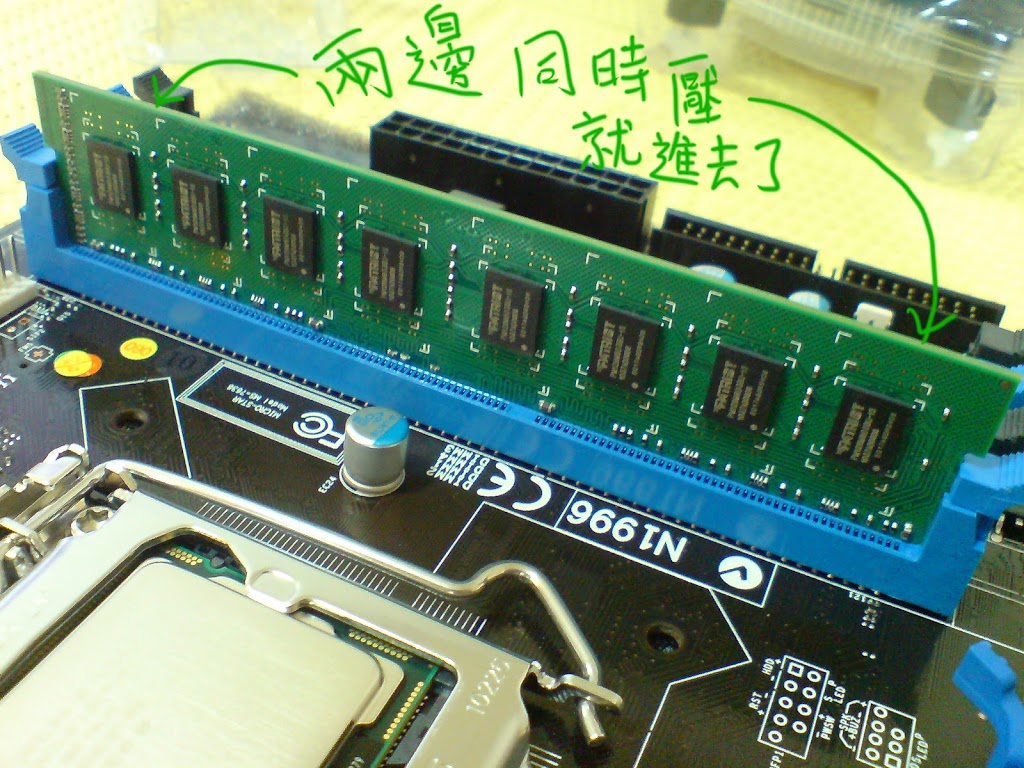

壓下去,就進去了~

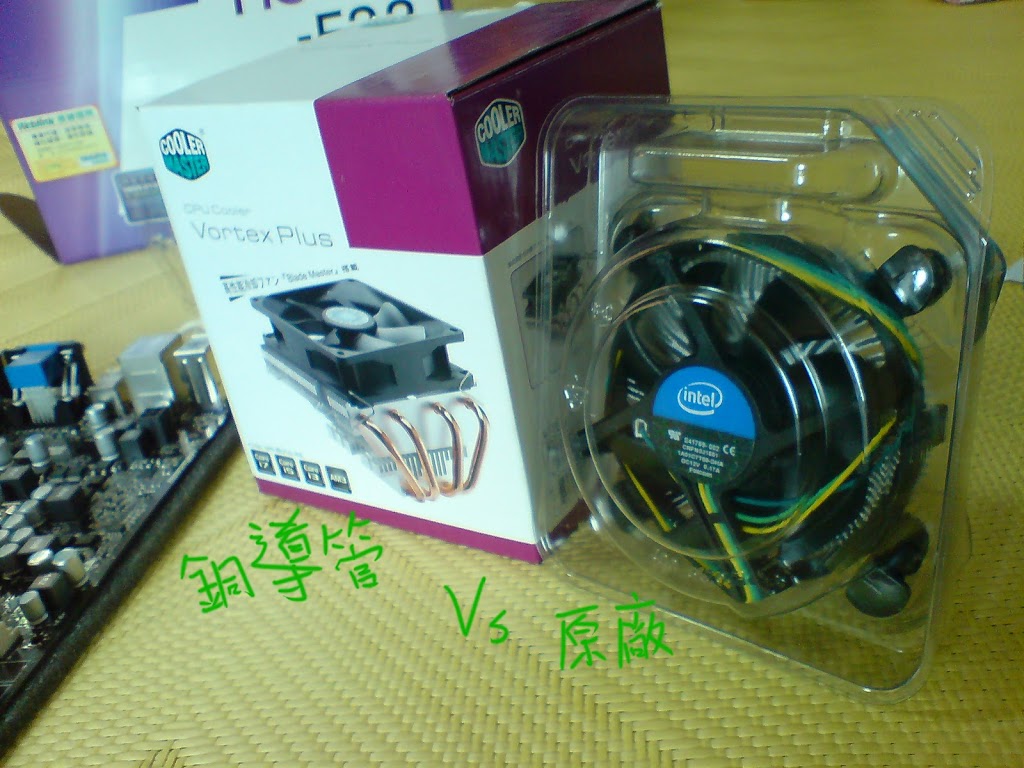

原廠的比較好裝....

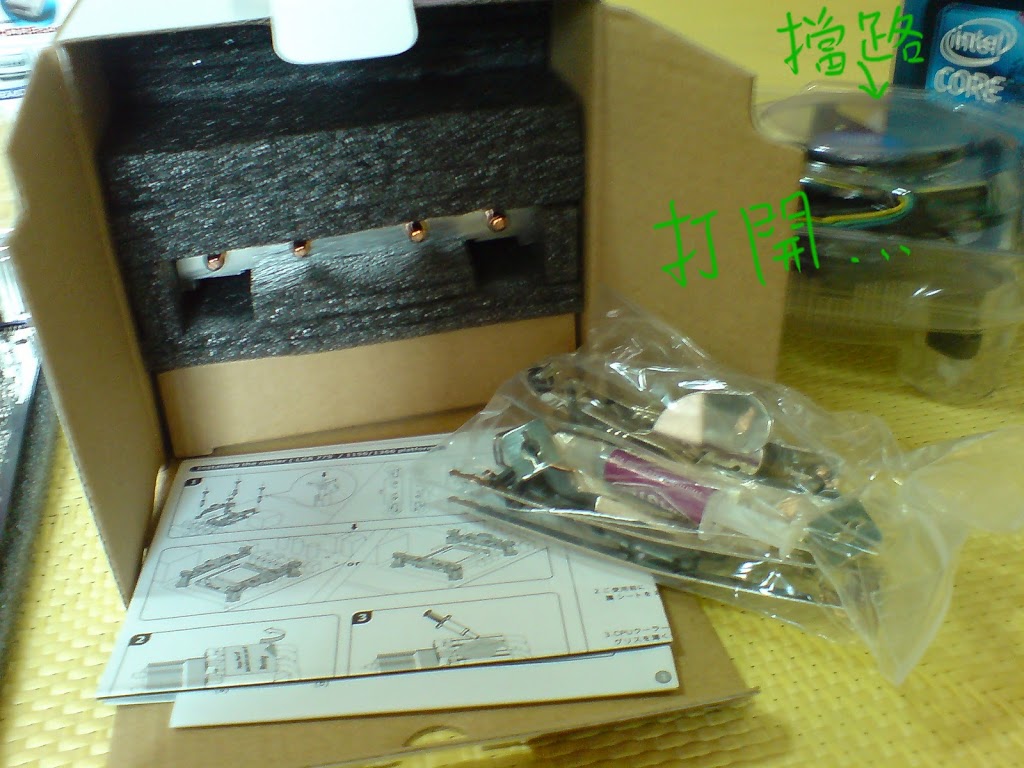

打開~

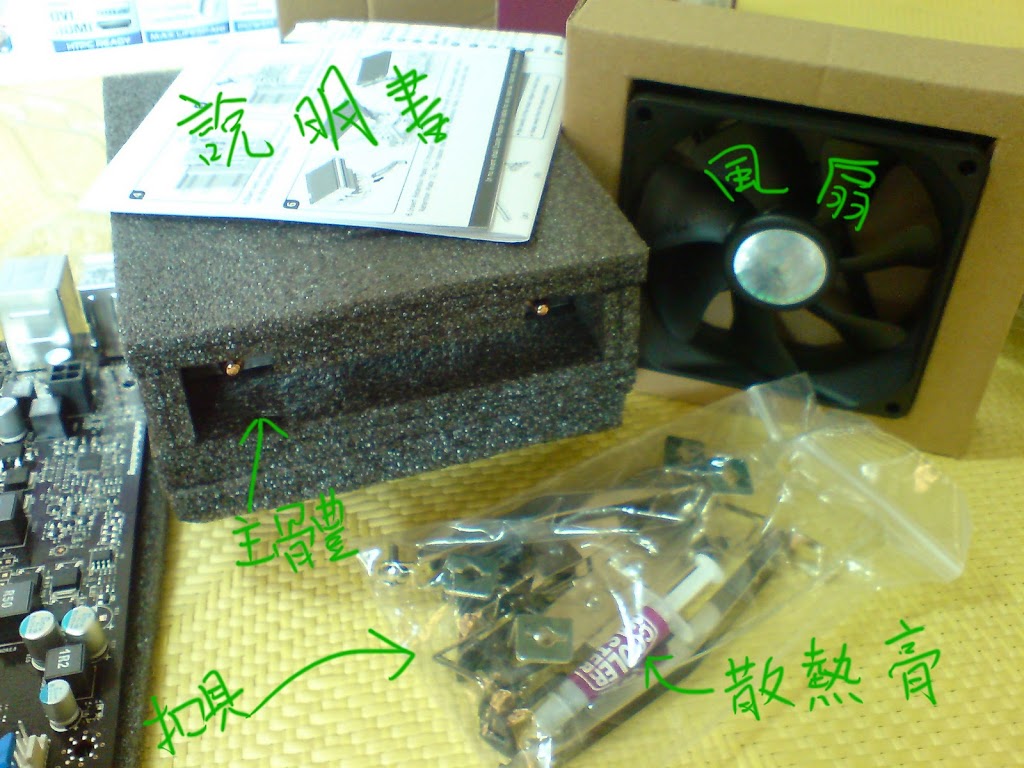

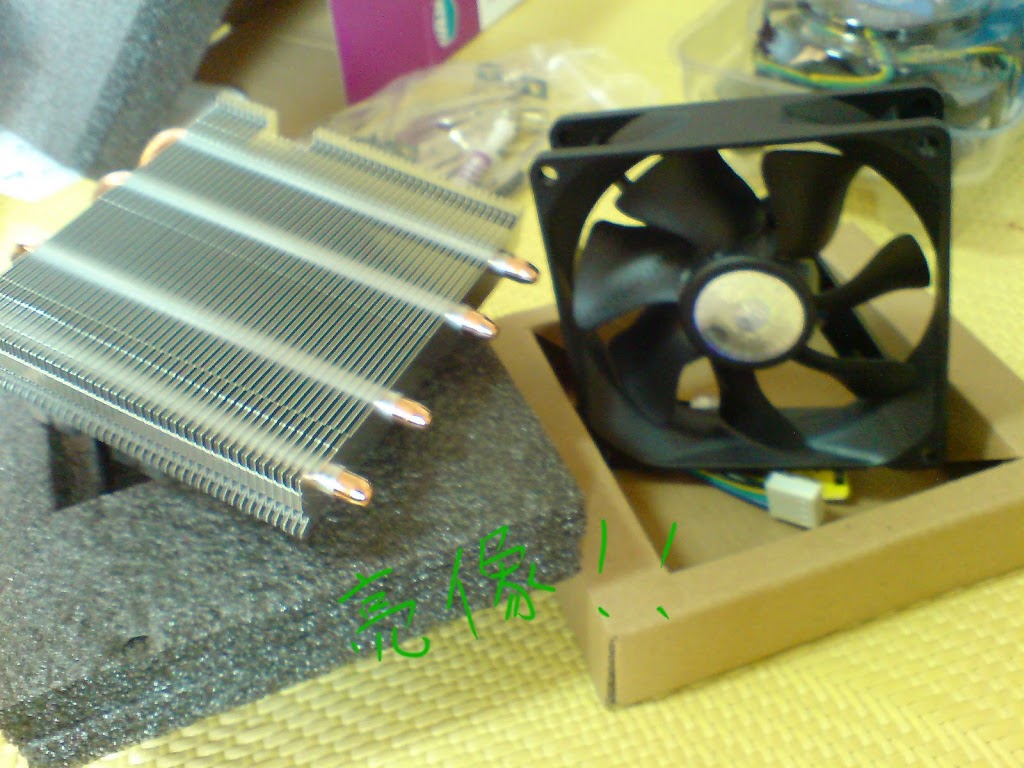

各零件

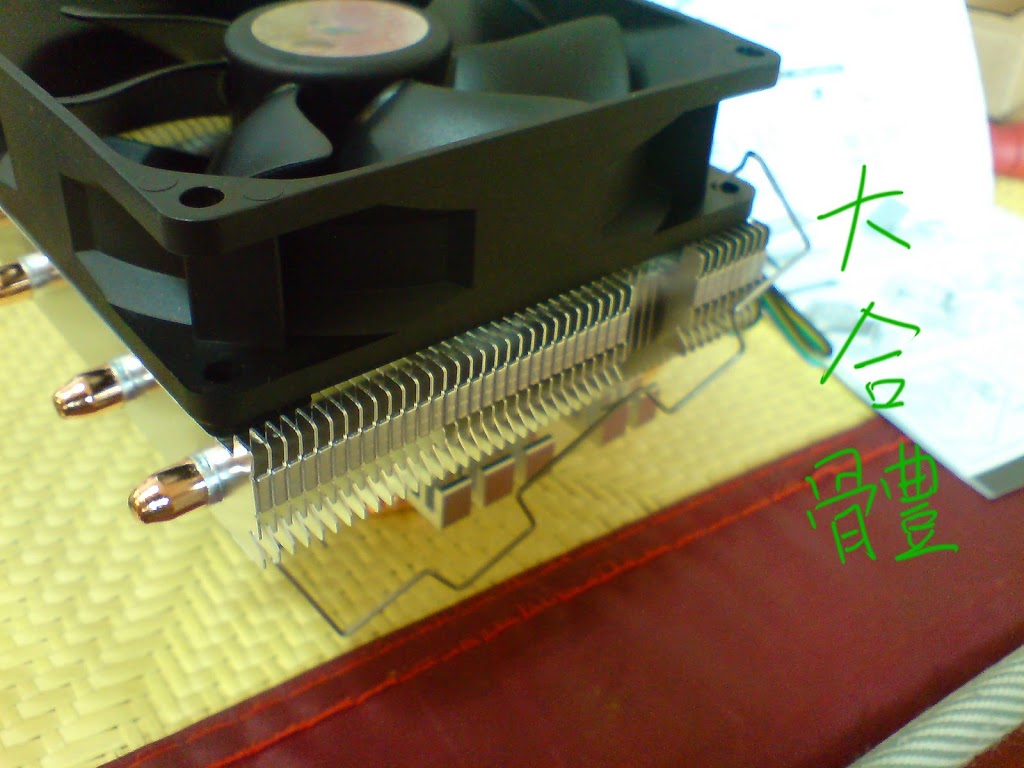

真面目

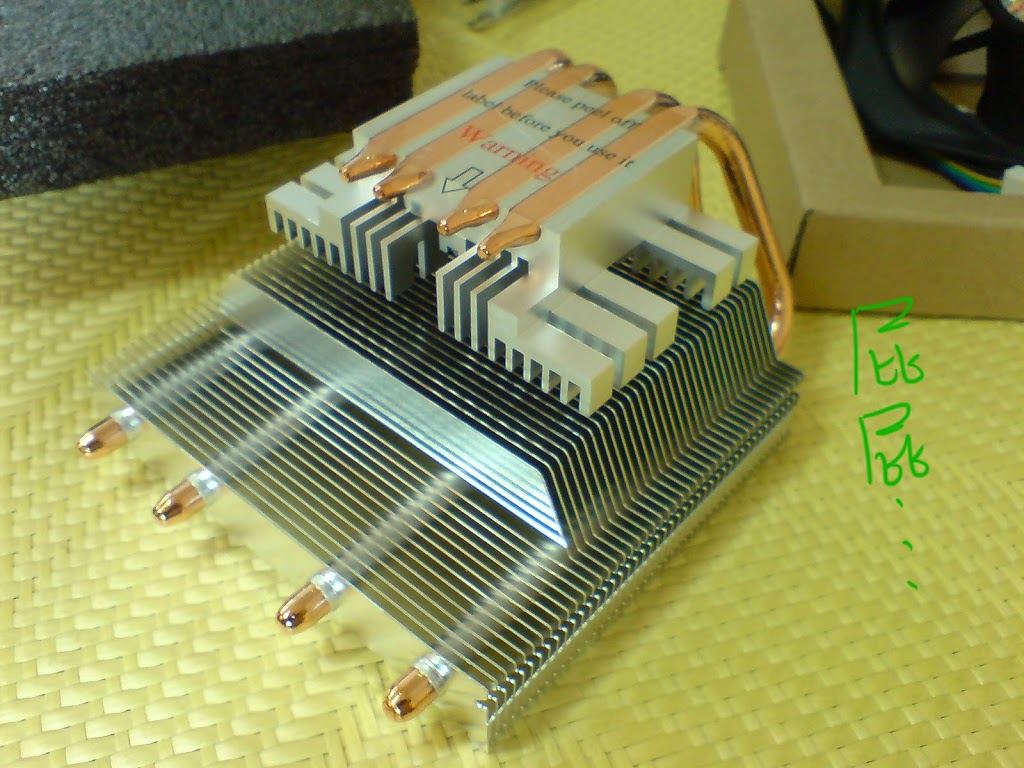

屁屁

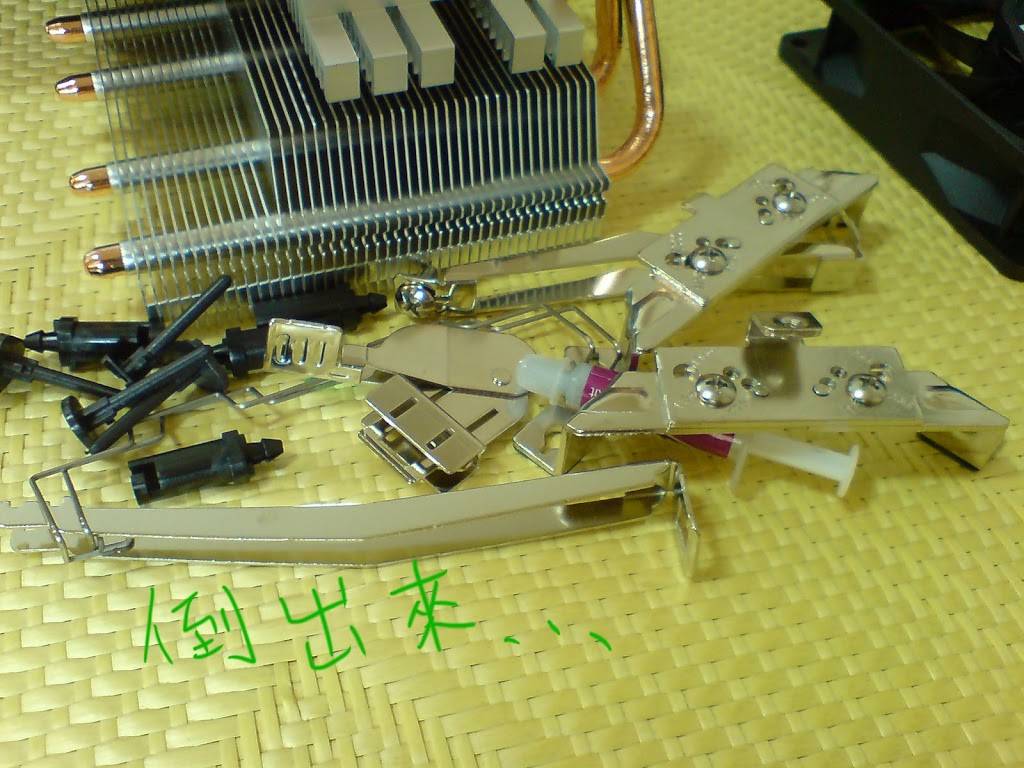

一堆零件....

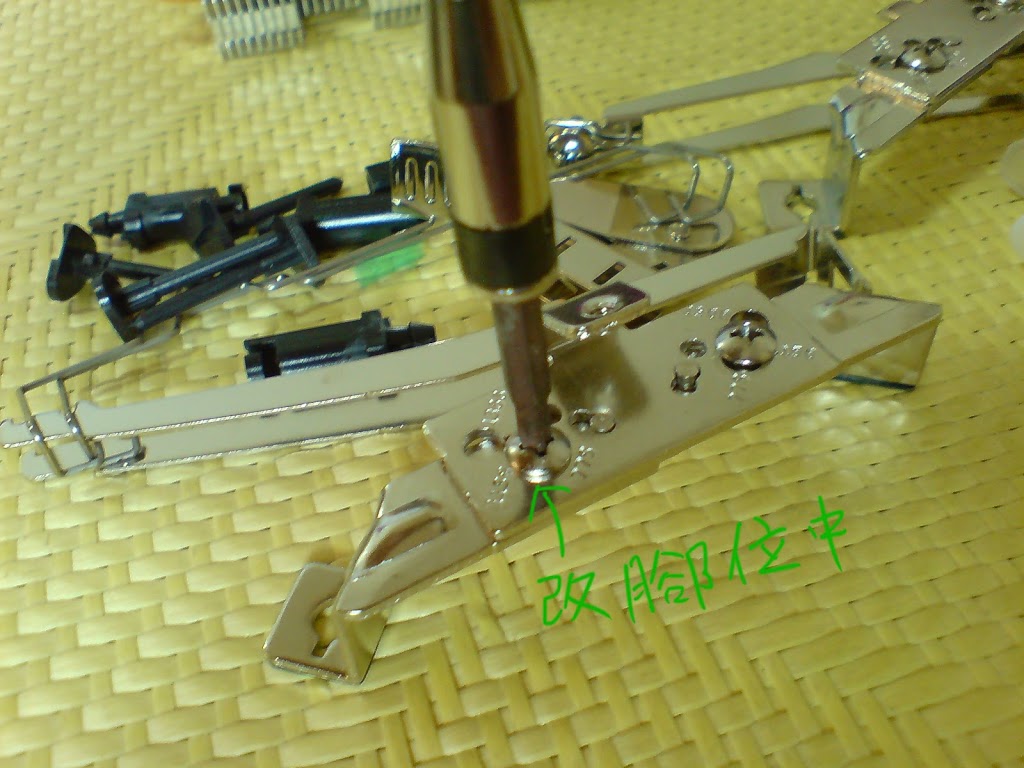

改扣具腳位

上主機板~

塞上去~

安裝風扇

討厭這種扣法=ˇ=

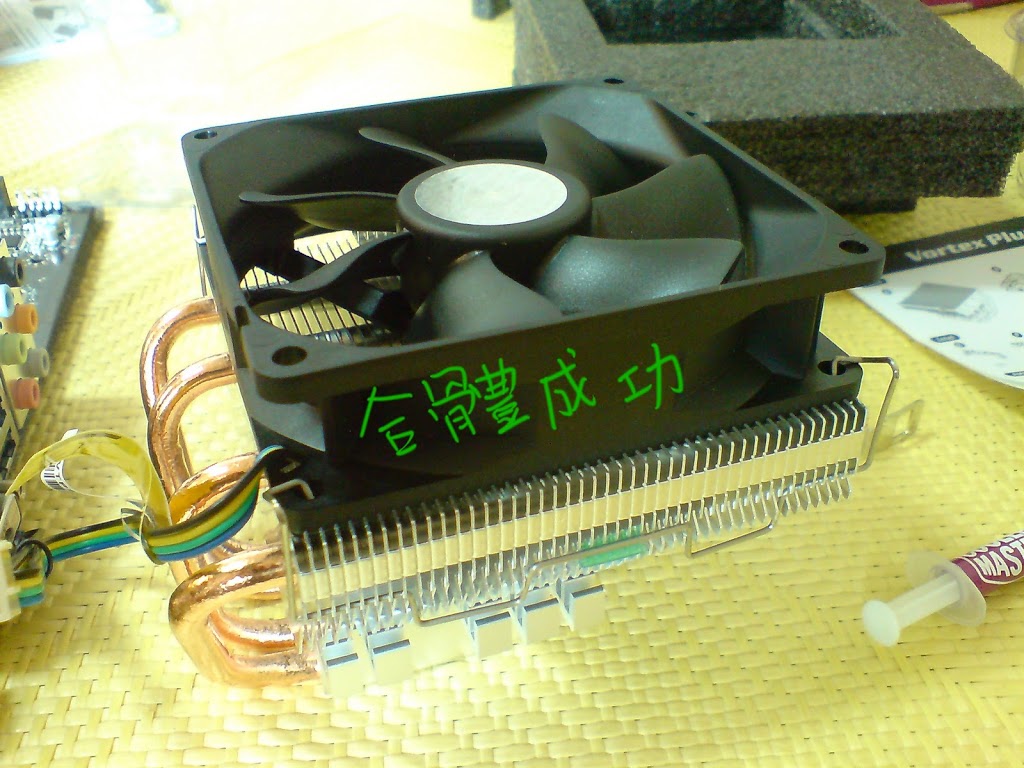

完成~

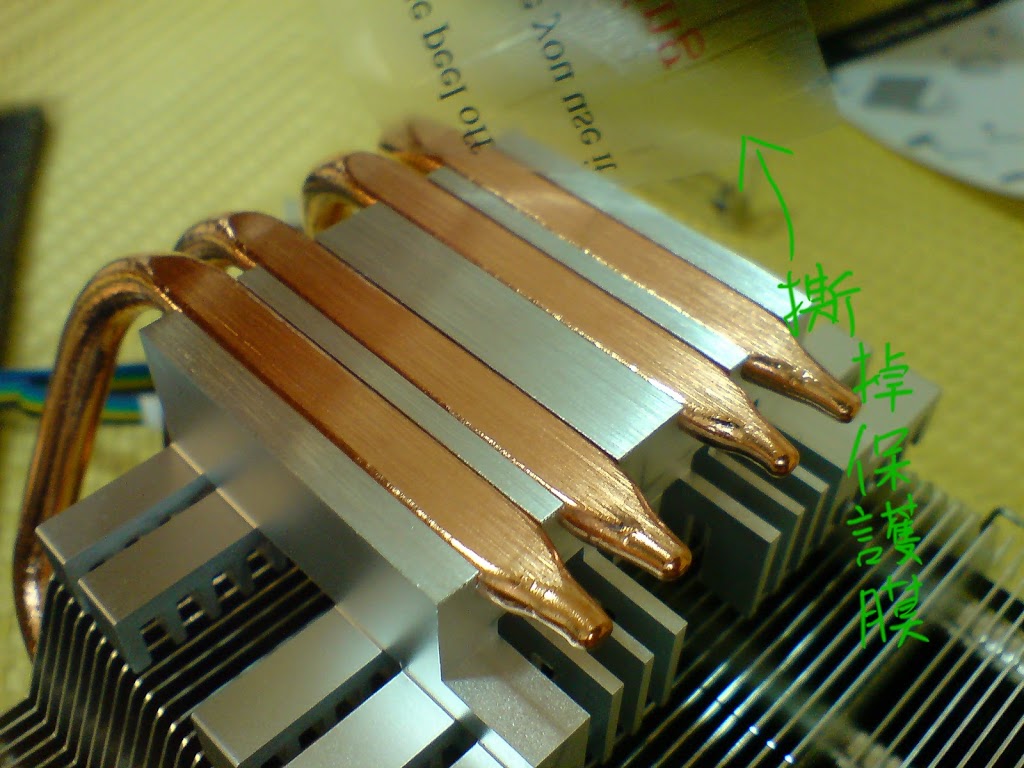

撕去保護膜

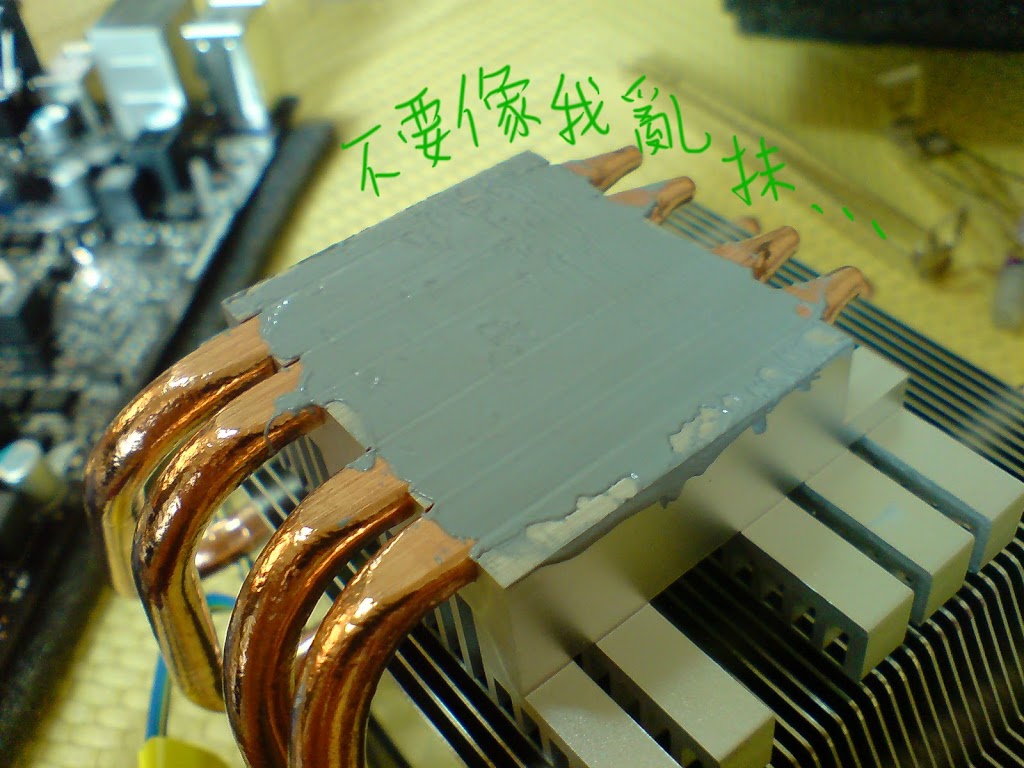

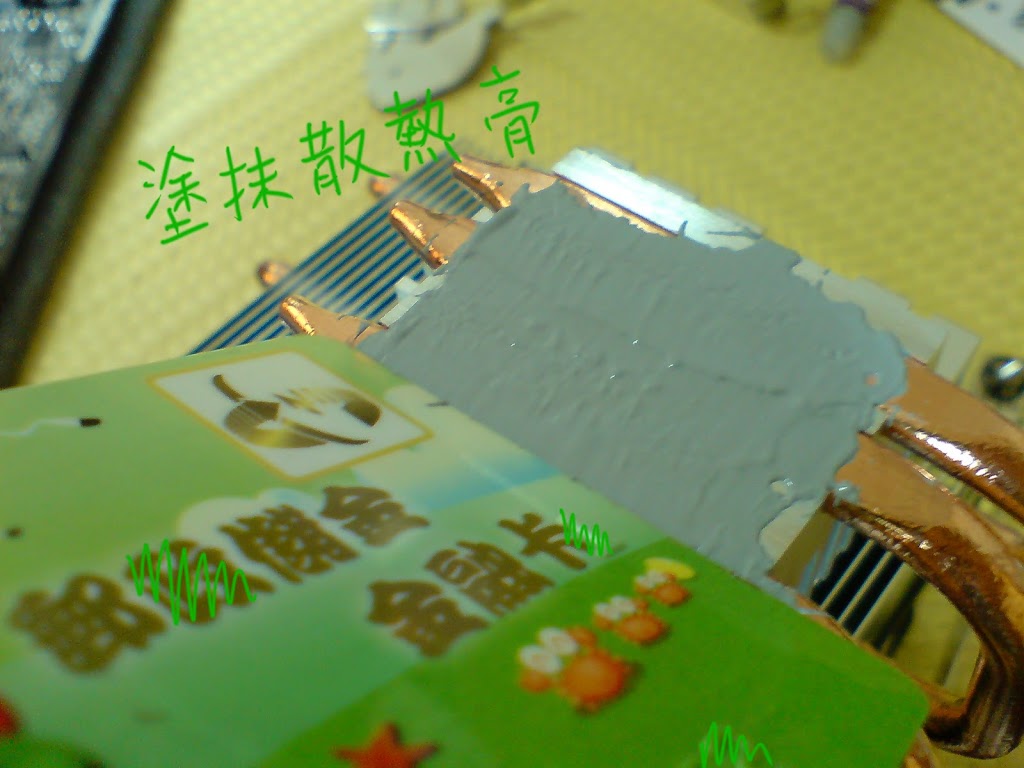

塗抹散熱膏~

完成...

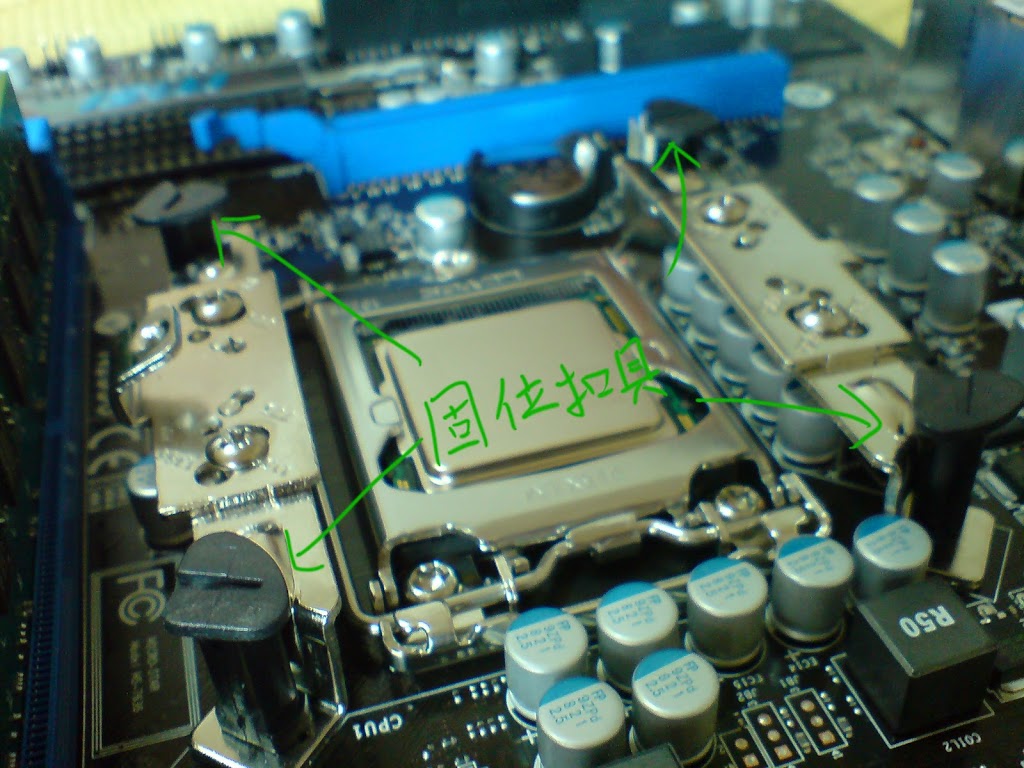

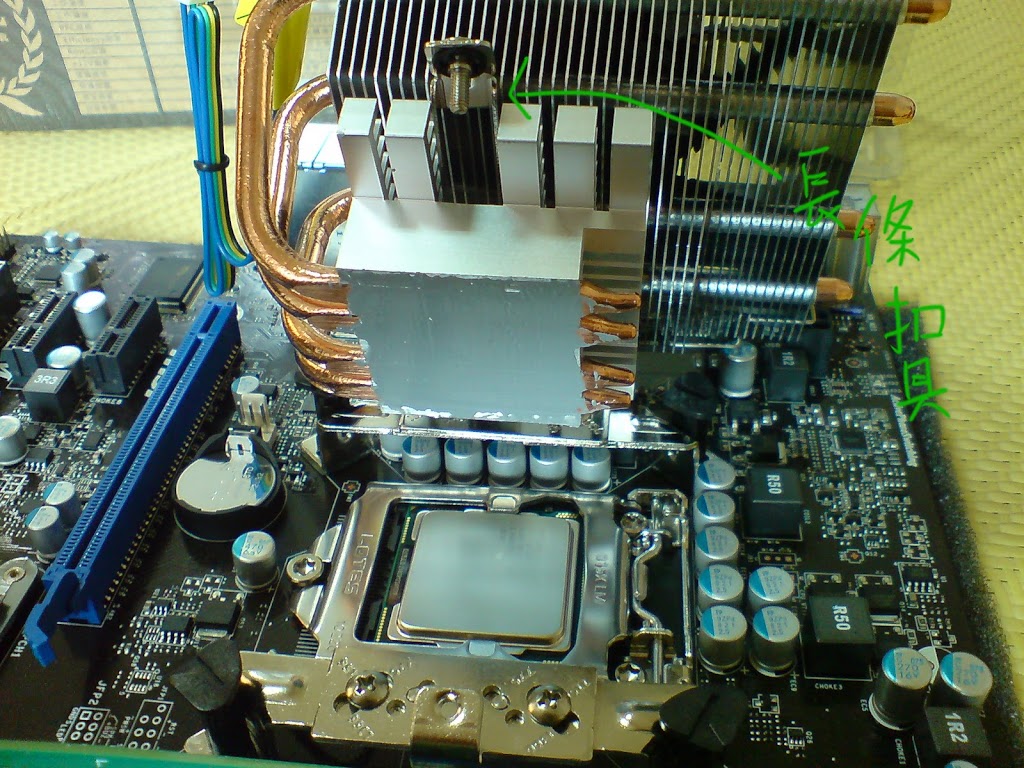

先裝上長條扣具

再來放~

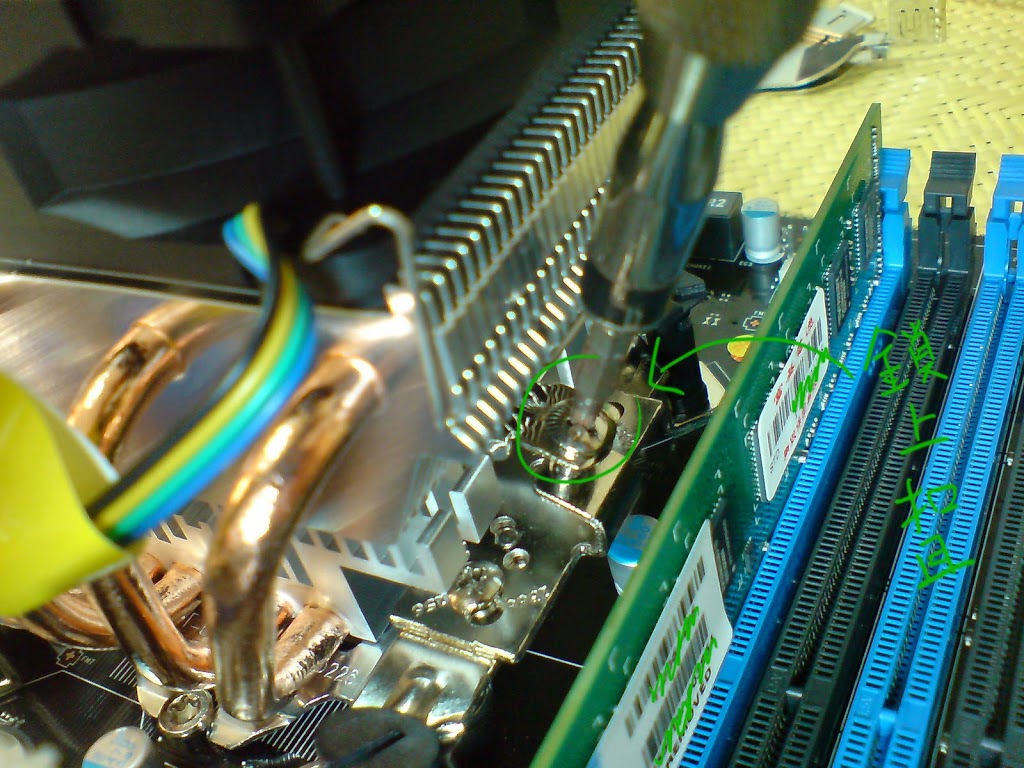

鎖上機~

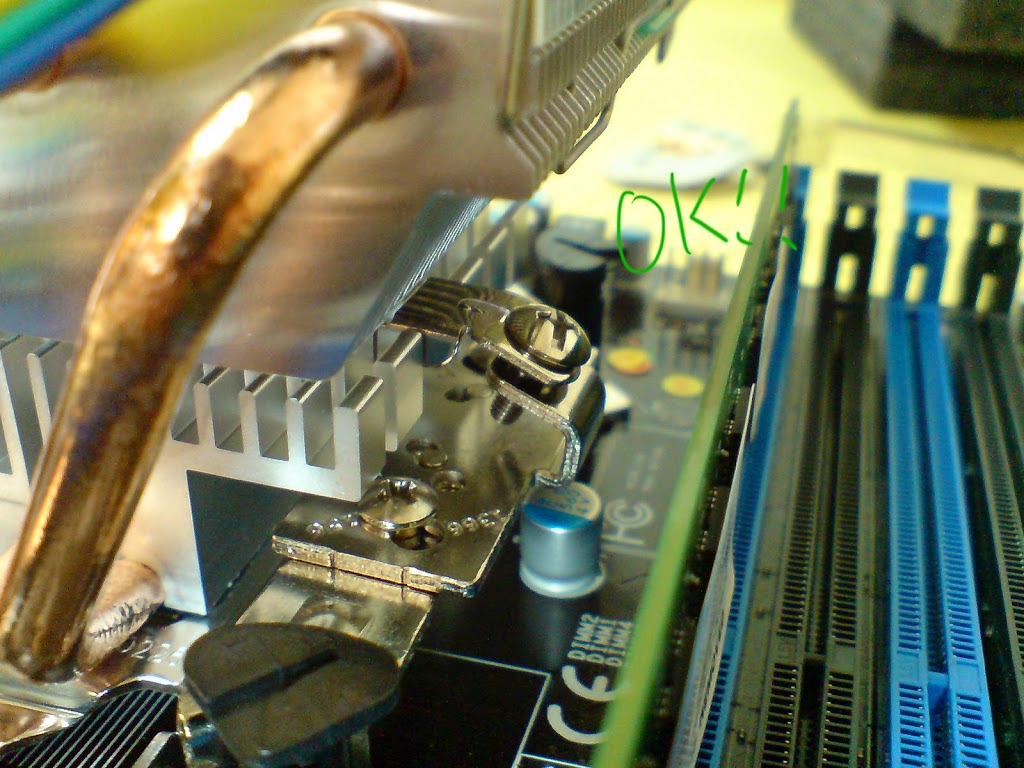

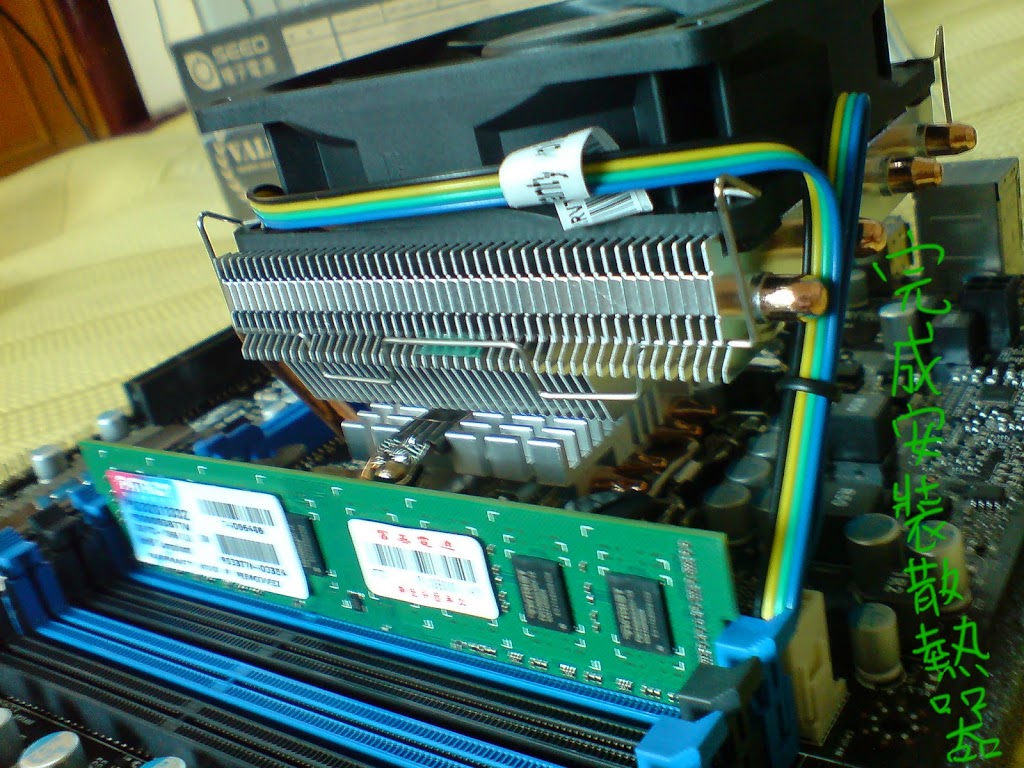

鎖好了!!

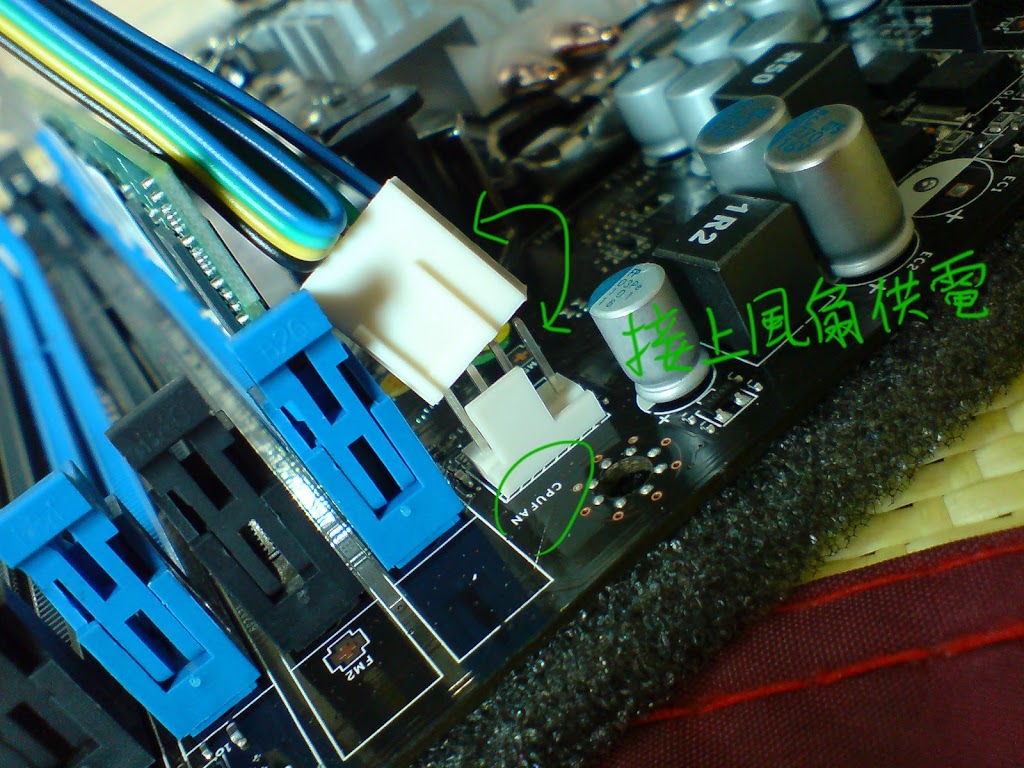

看板子寫CPU FAN在哪~接上去

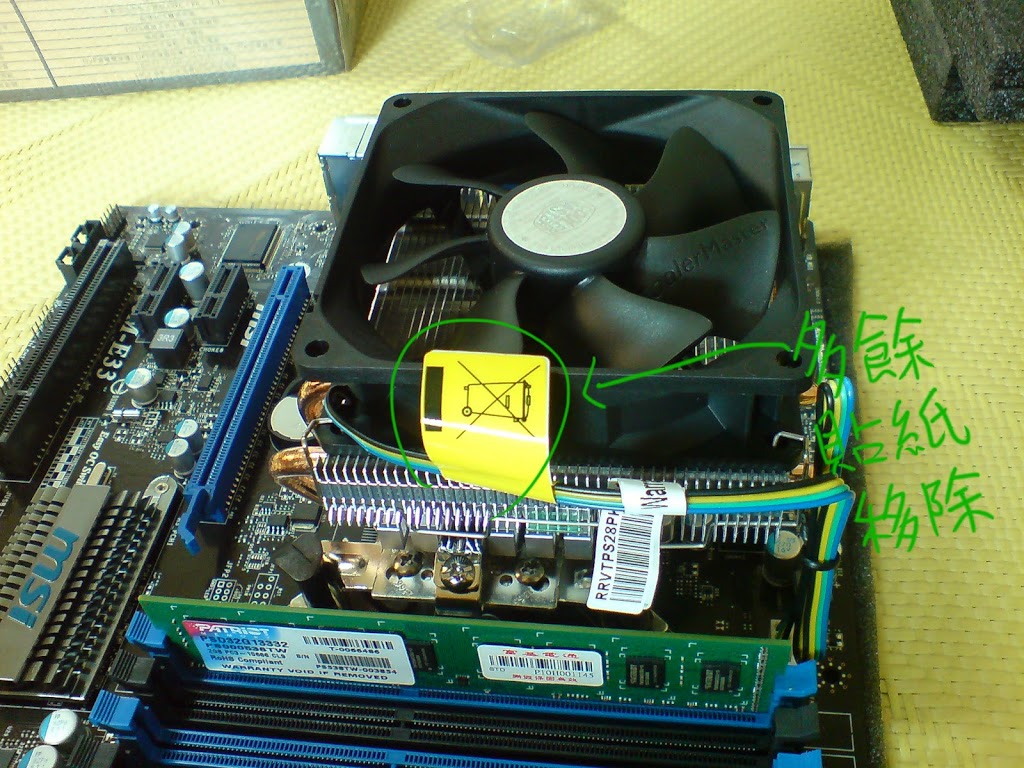

多的貼紙拿掉=ˇ=

免得未來卡到....

稍微擺好線

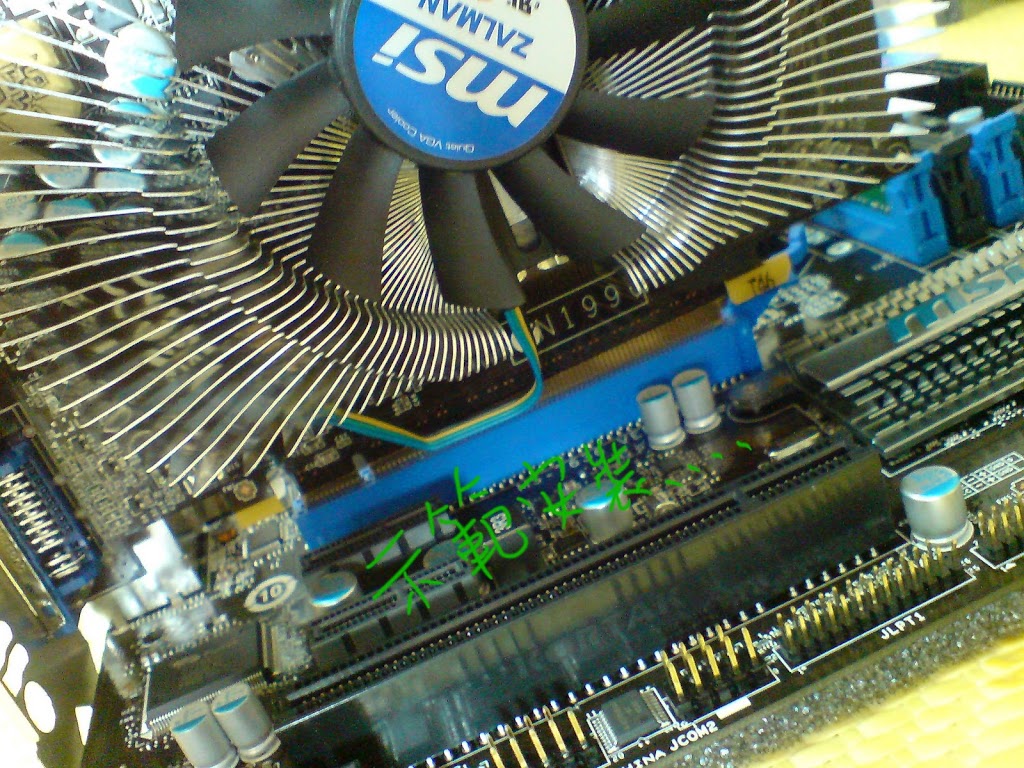

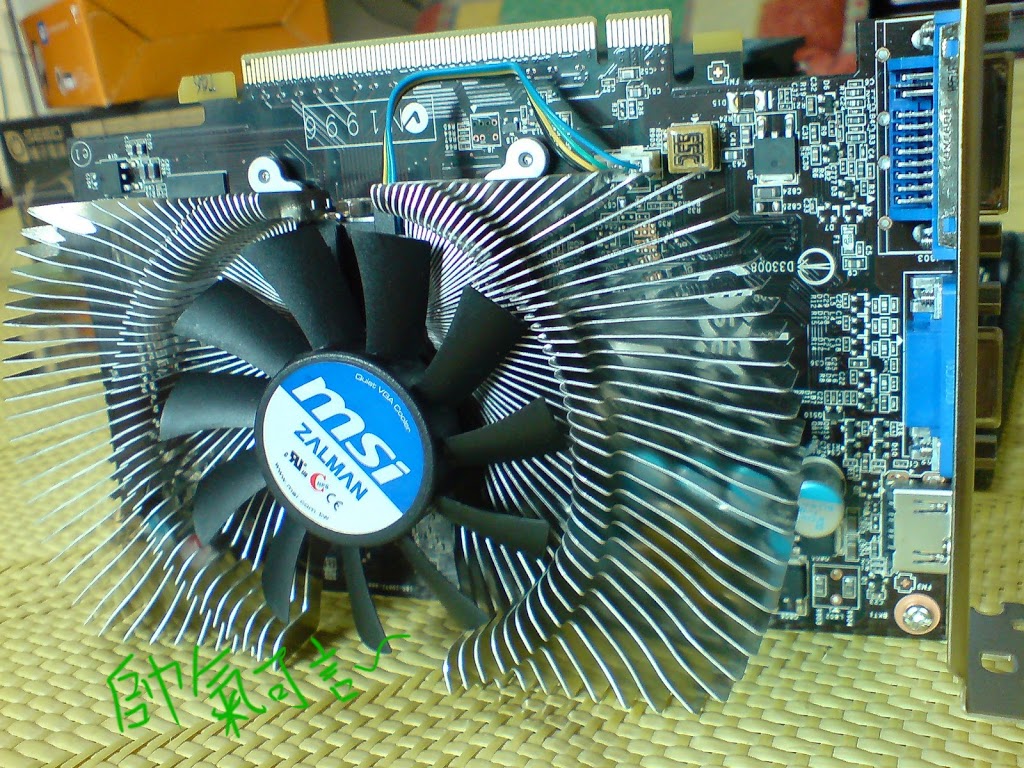

用料比我的好=口=

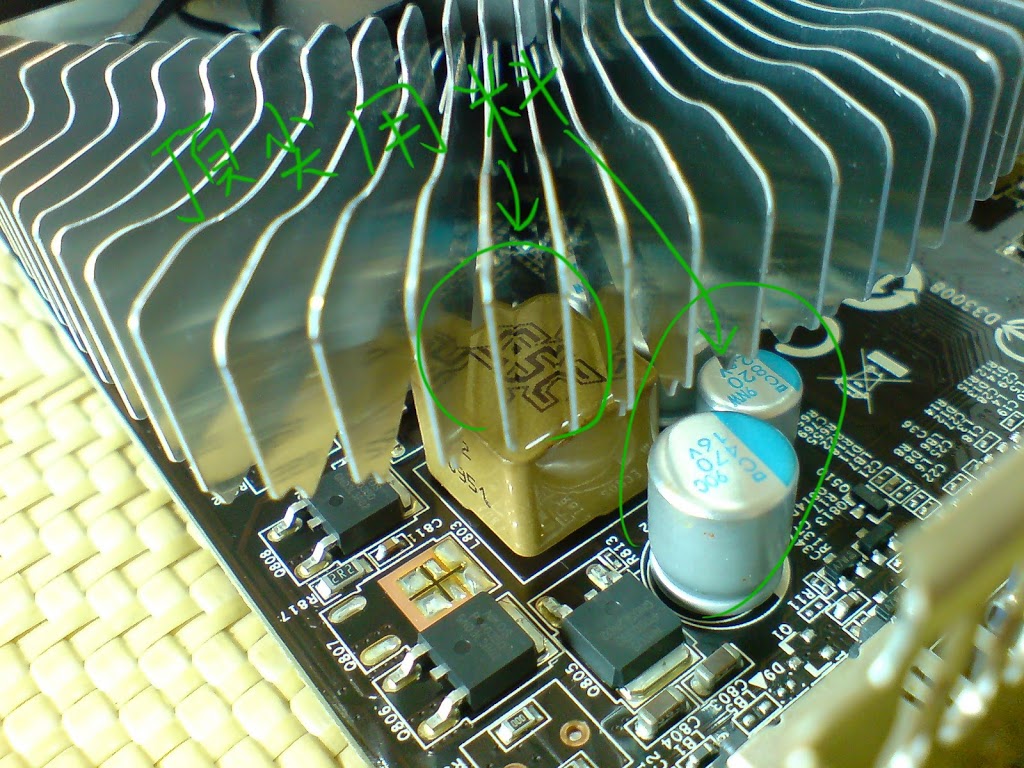

高階的電感與電容

先接裝卡方式

等等會略過

因為殼內難拍

對好後

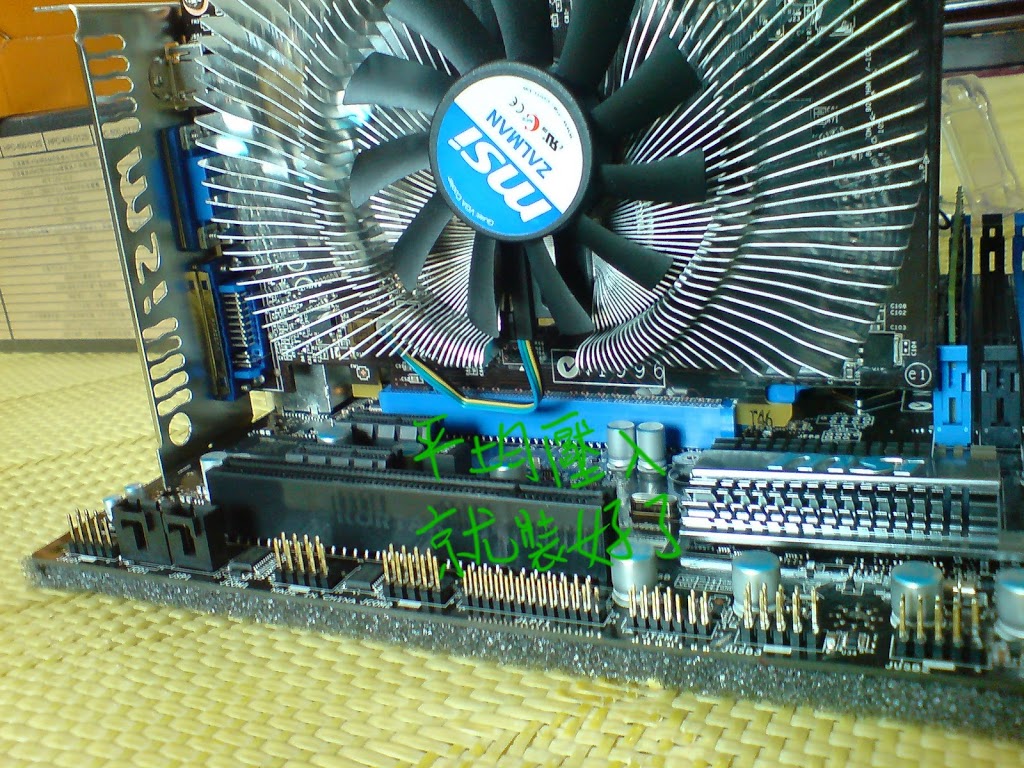

壓進去看不到金手指就好~

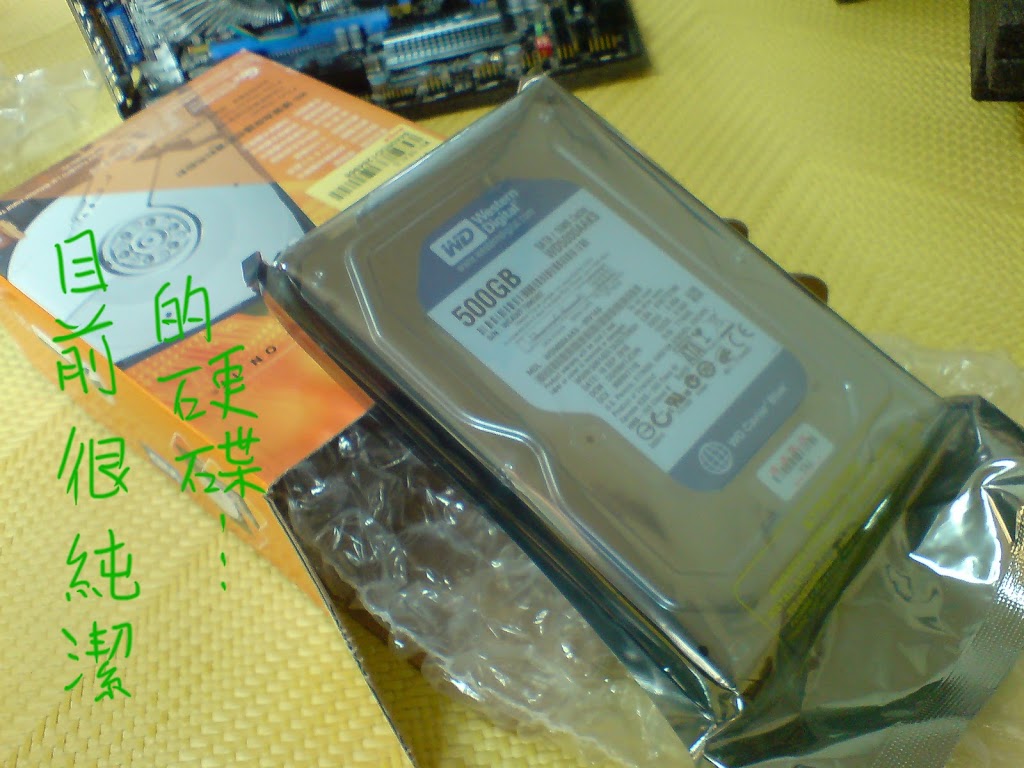

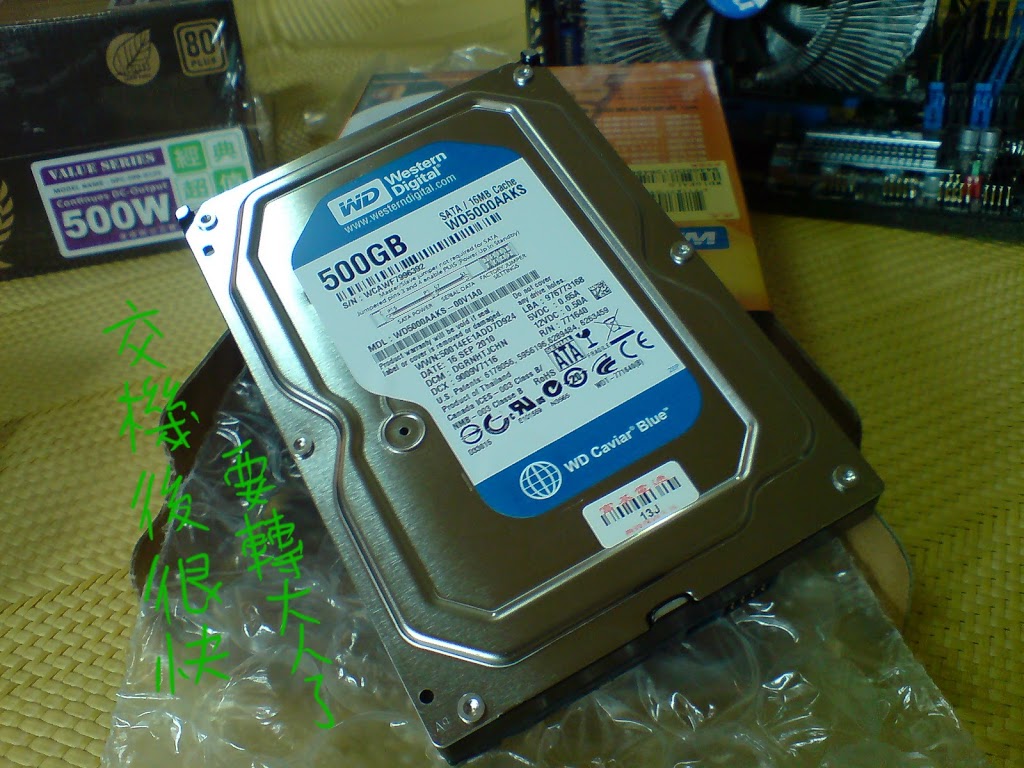

目前純潔的硬碟=ˇ=

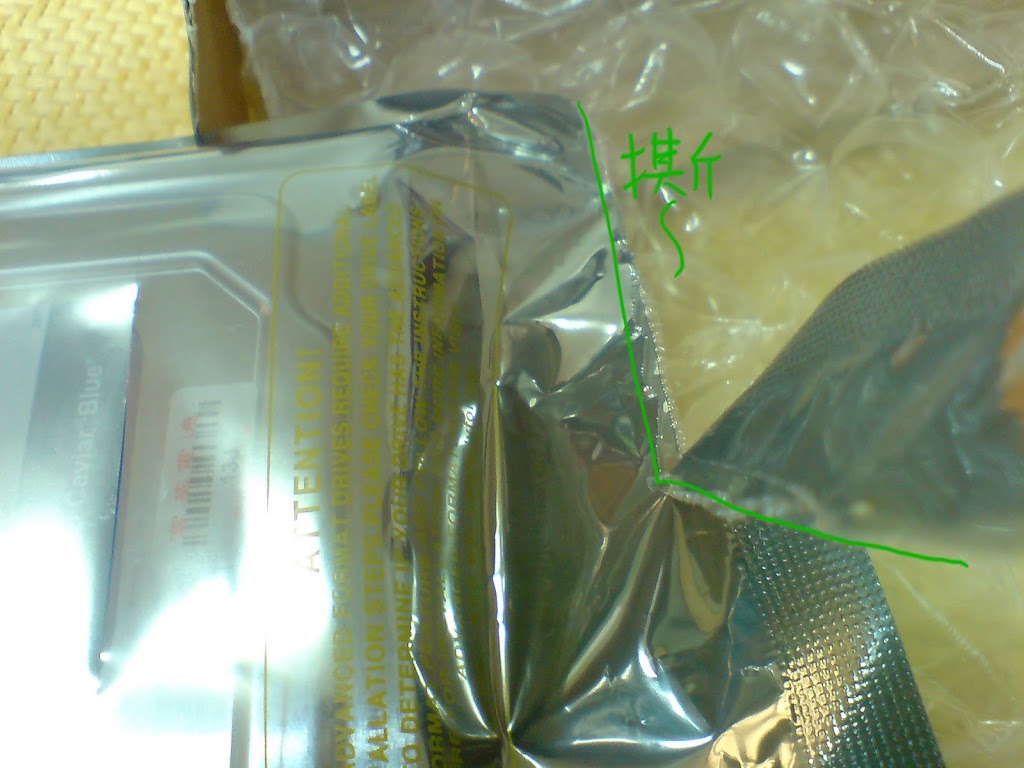

打開他~

他會被新主人轉大人....

我的硬碟們都還沒轉=ˇ=....

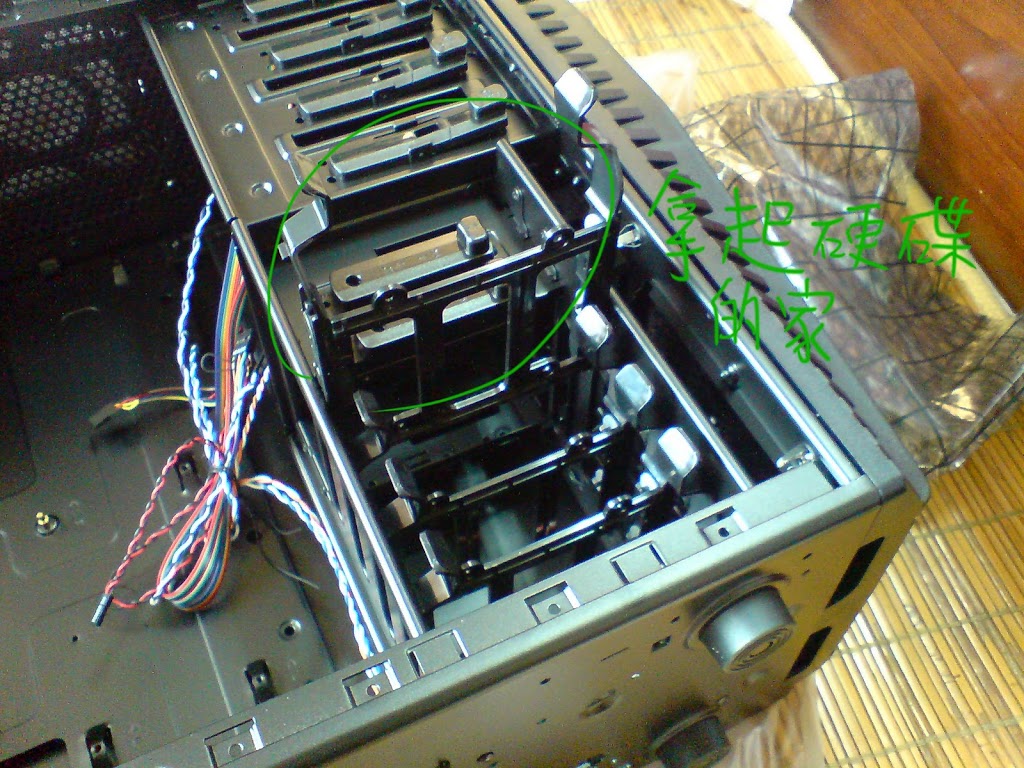

安置槽拿起~

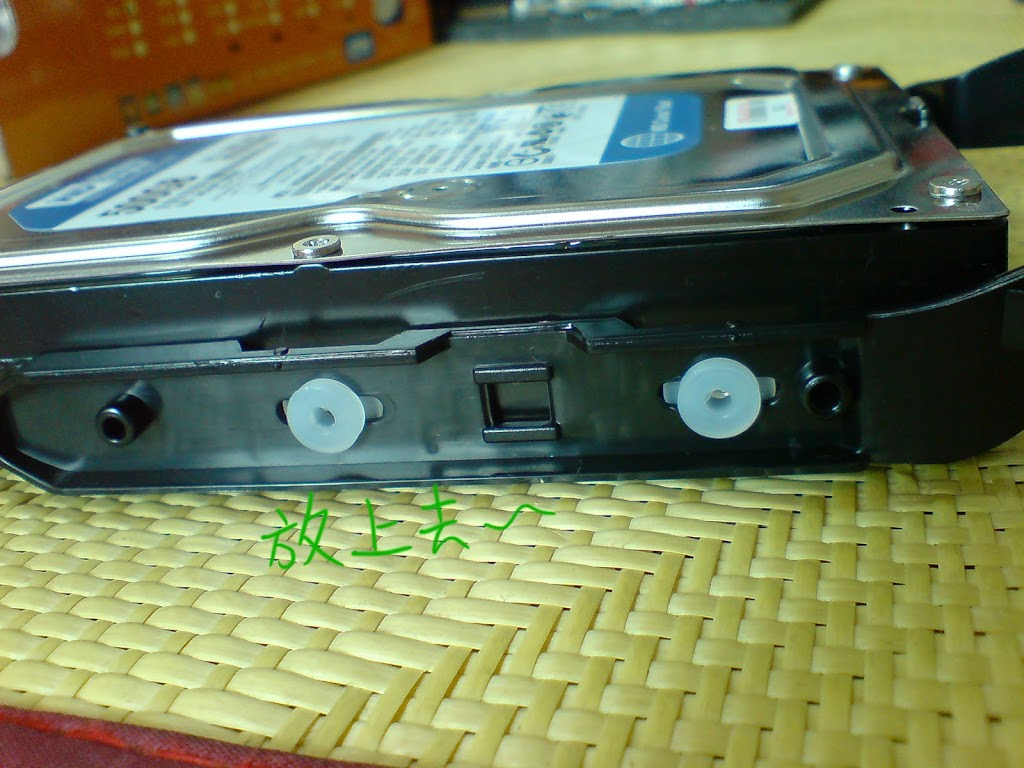

放上去~

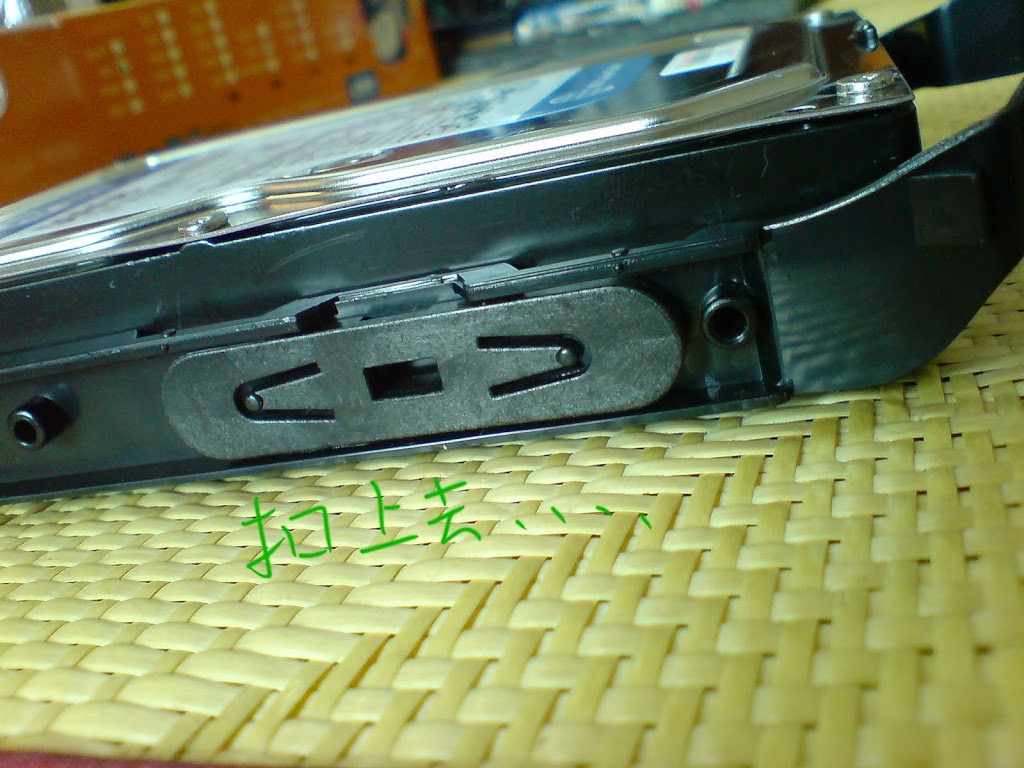

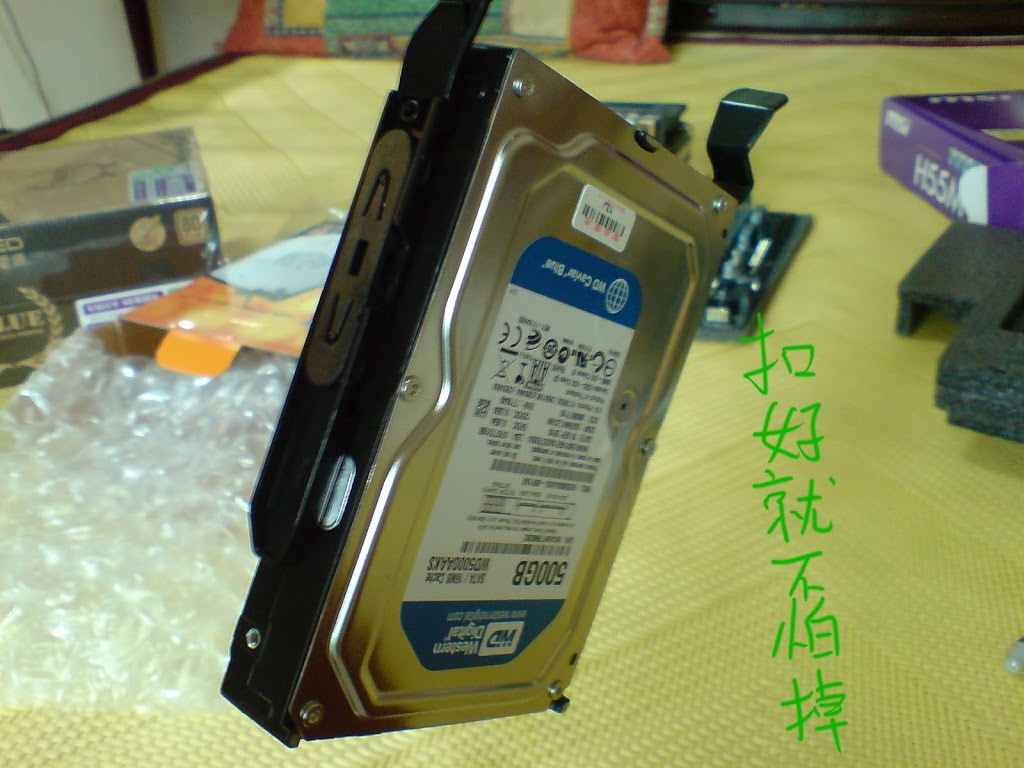

扣上去

試試會不會掉....

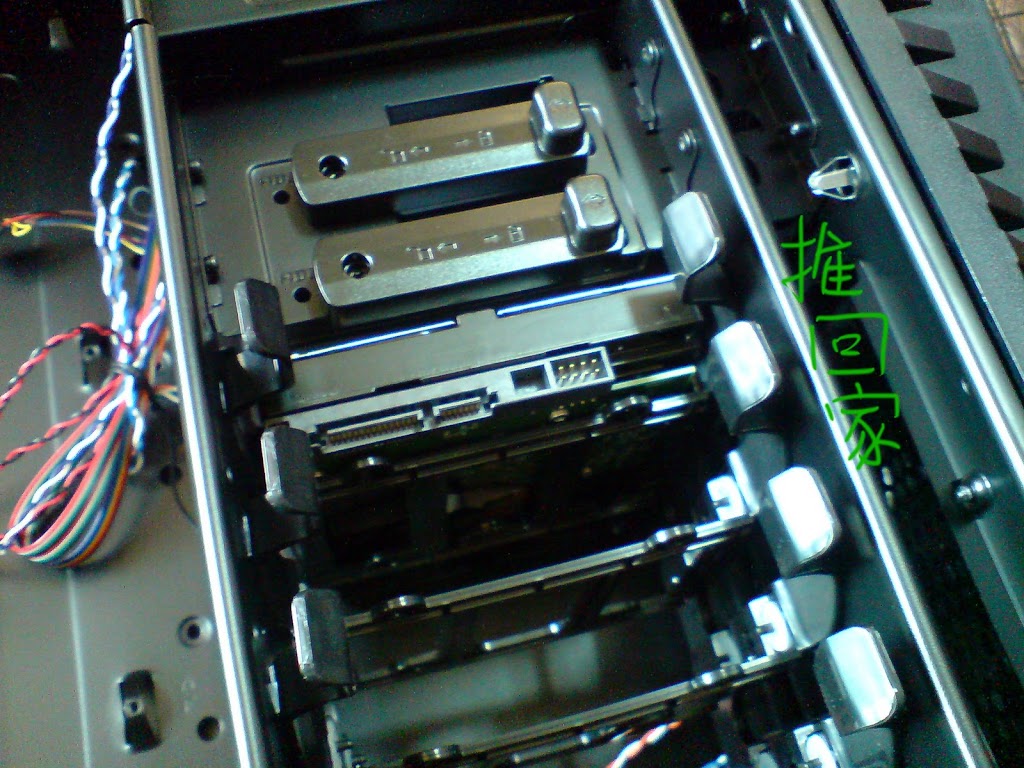

裝回去就好了~

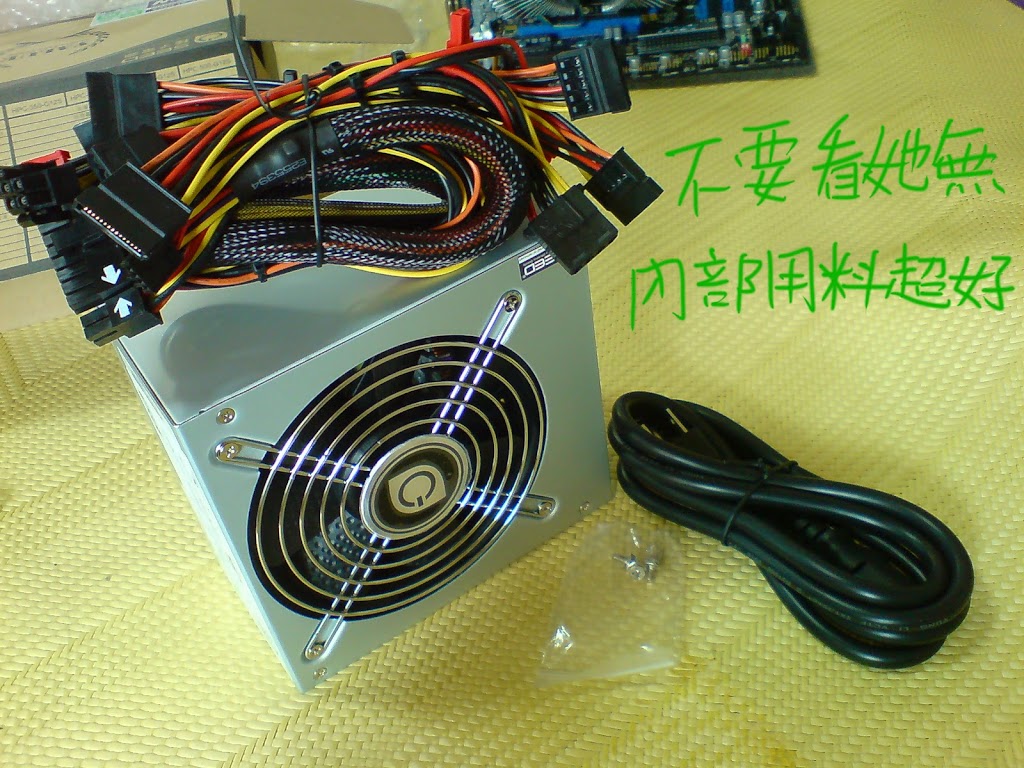

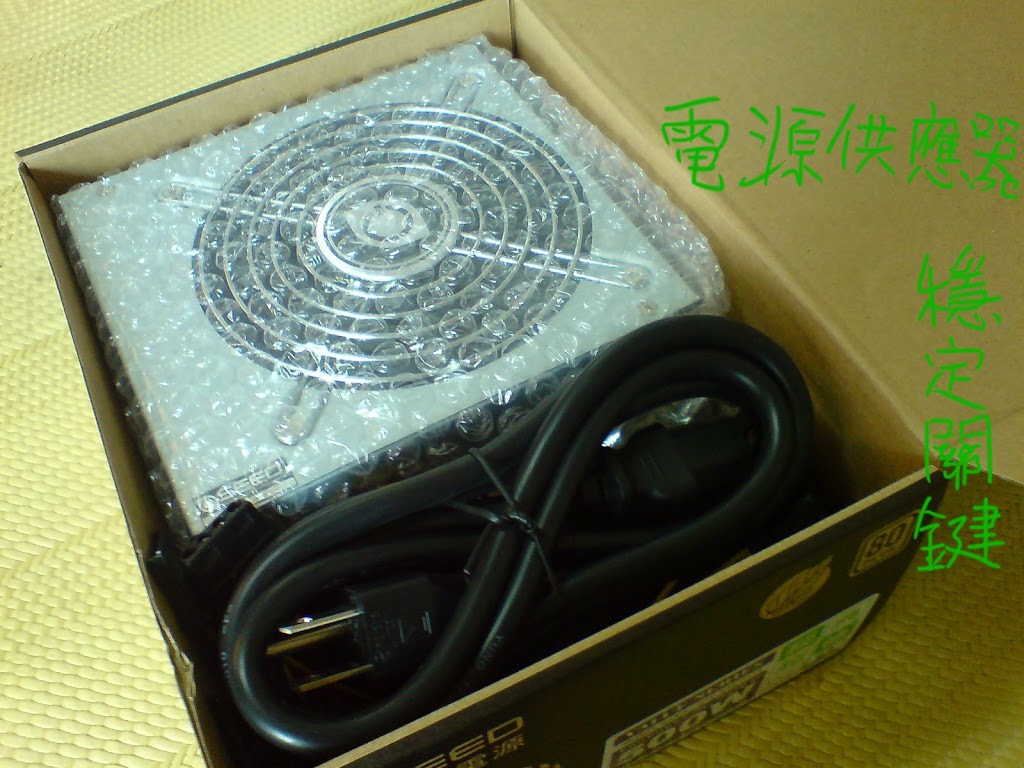

電源供應器~

不要看他無

他很重要的

這系列CP值很高,

省下外表的塗料,

提升內部品質,

還用高階高爾夫風扇,

全日系電容,

這是內行人在買的XD

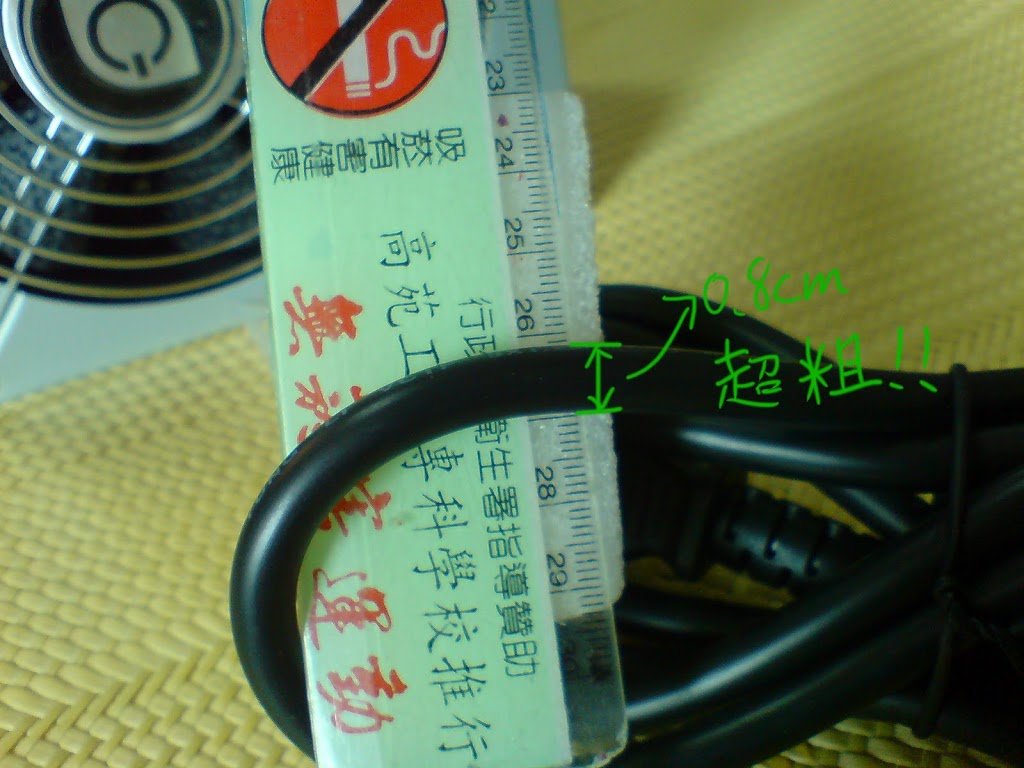

你可以看看你家的線有沒有這麼粗!!

可見用料~

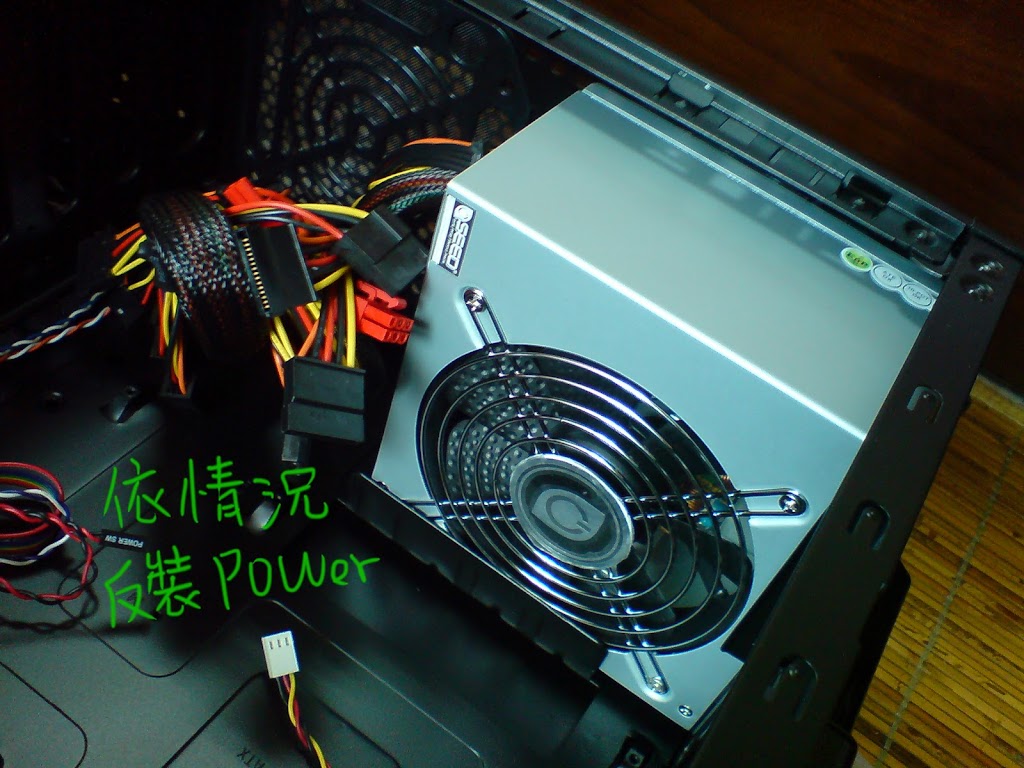

雖然是下置式機殼,

但是因為新主人是癮君子,

所以不用讓電供得肺癌早死只好翻面裝=ˇ=

這類細節都要注意的!!

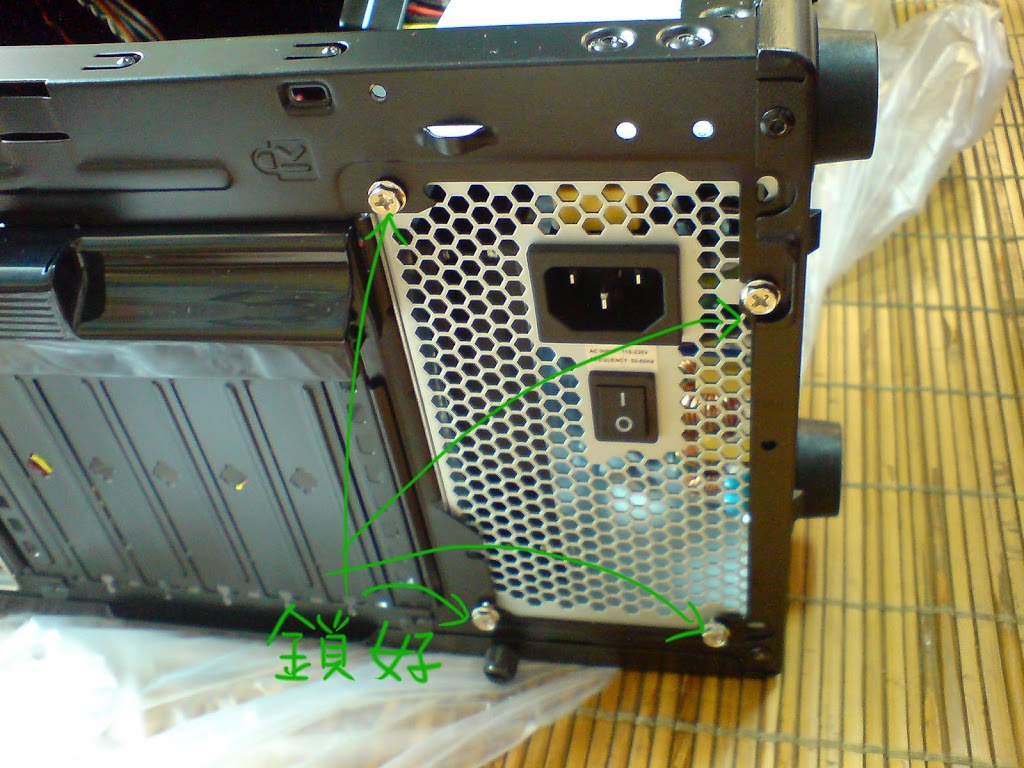

反鎖也可以鎖的~

只是位置不同

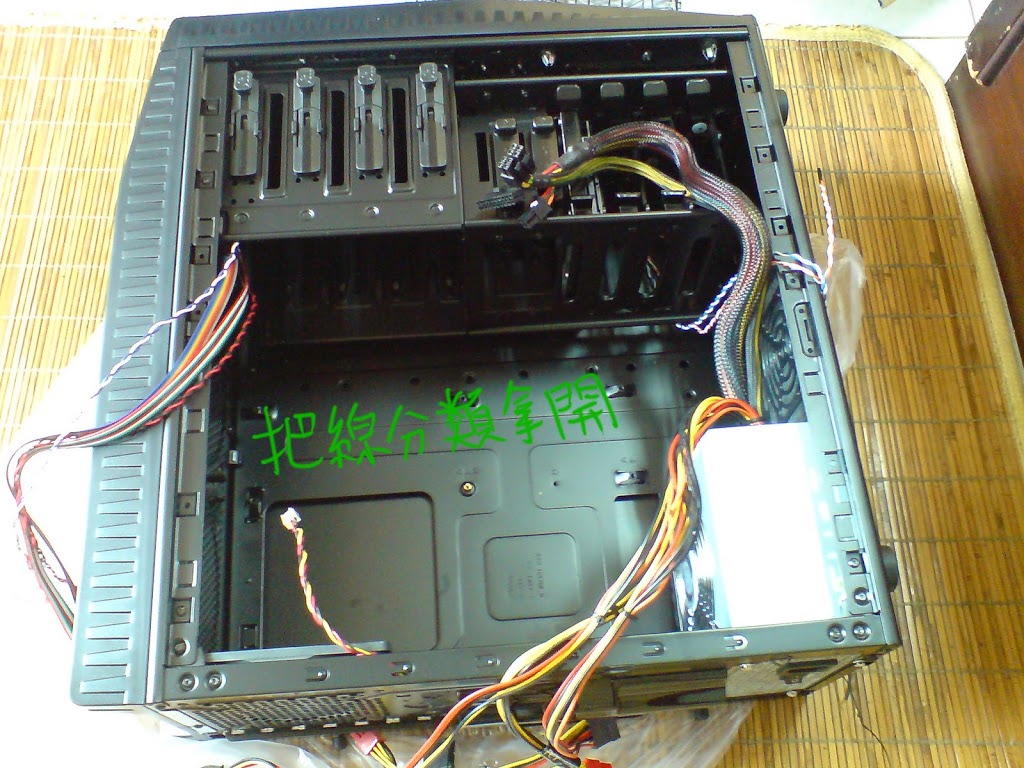

把線材分類分開

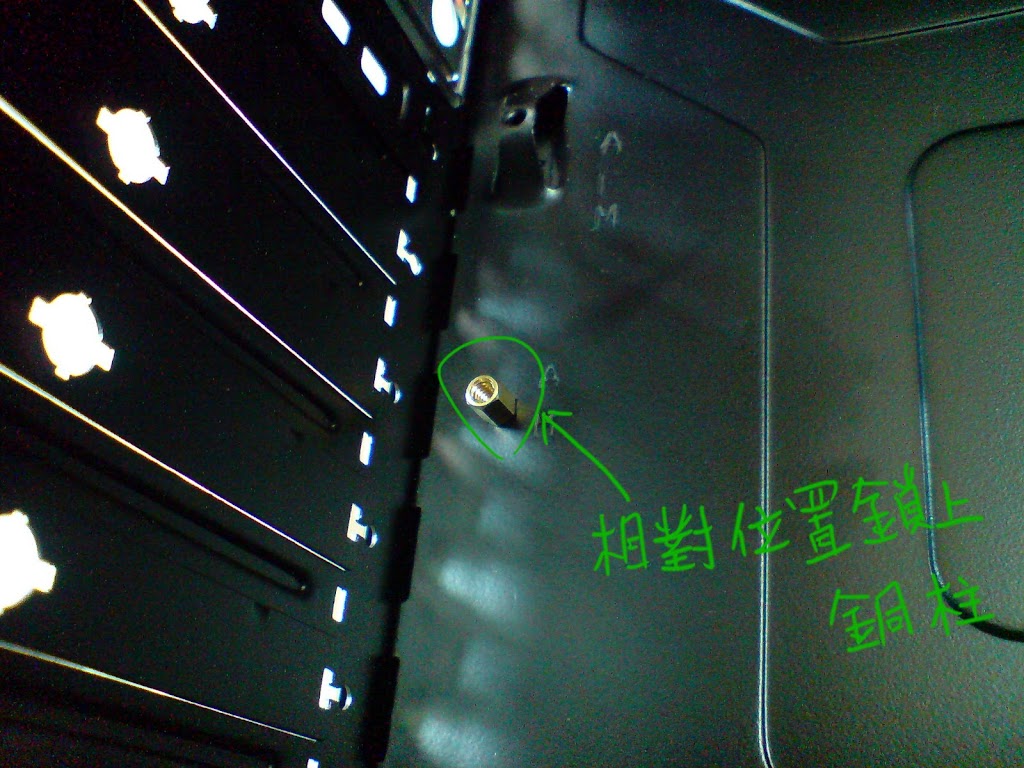

對應主機板位置鎖上銅柱

絕對要對避免短路....

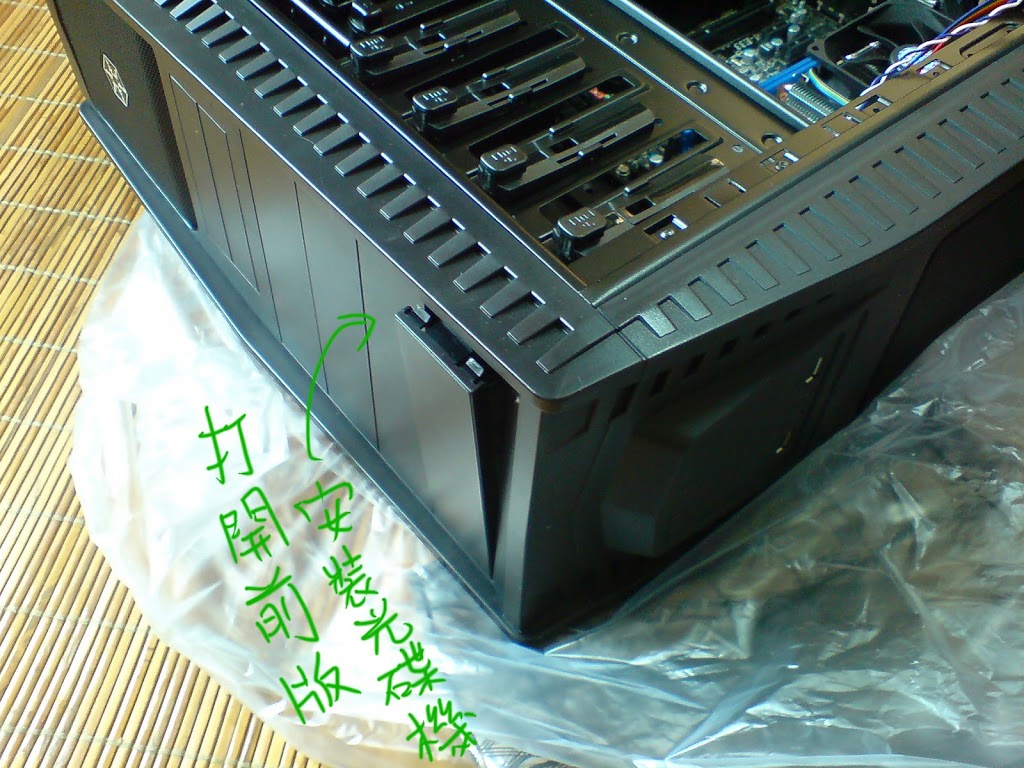

打開前版安裝光碟機~

懶的拍了=ˇ=

因為只是推進去...

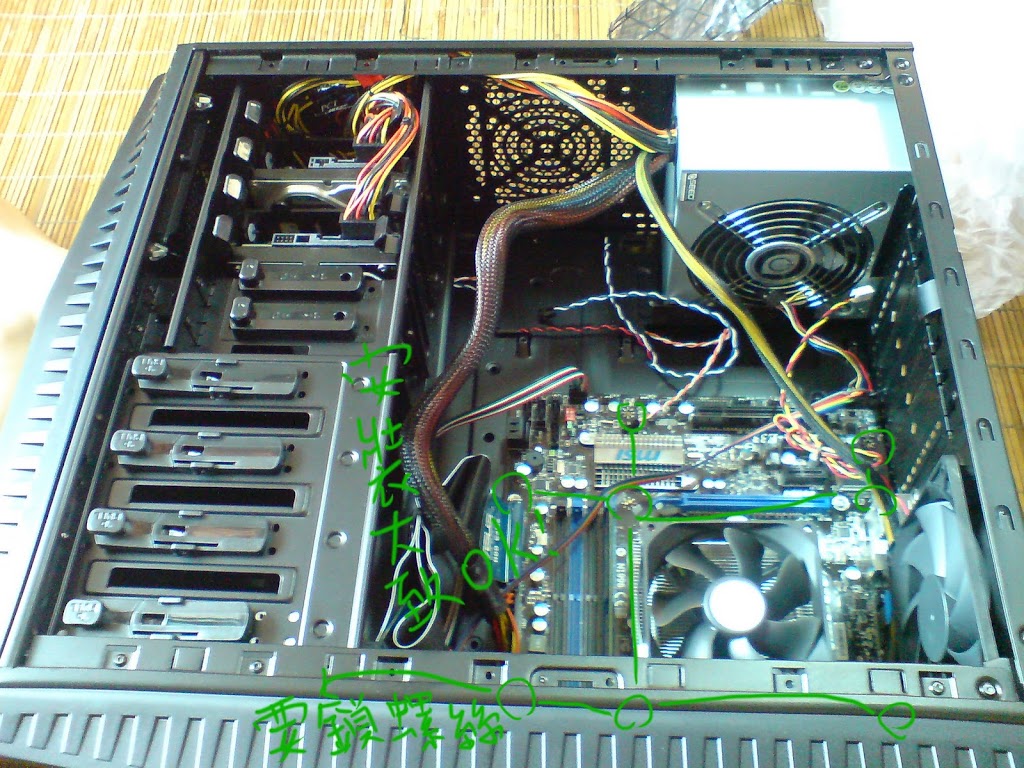

圈起來對應同住的地方要鎖好

不然版子會掉

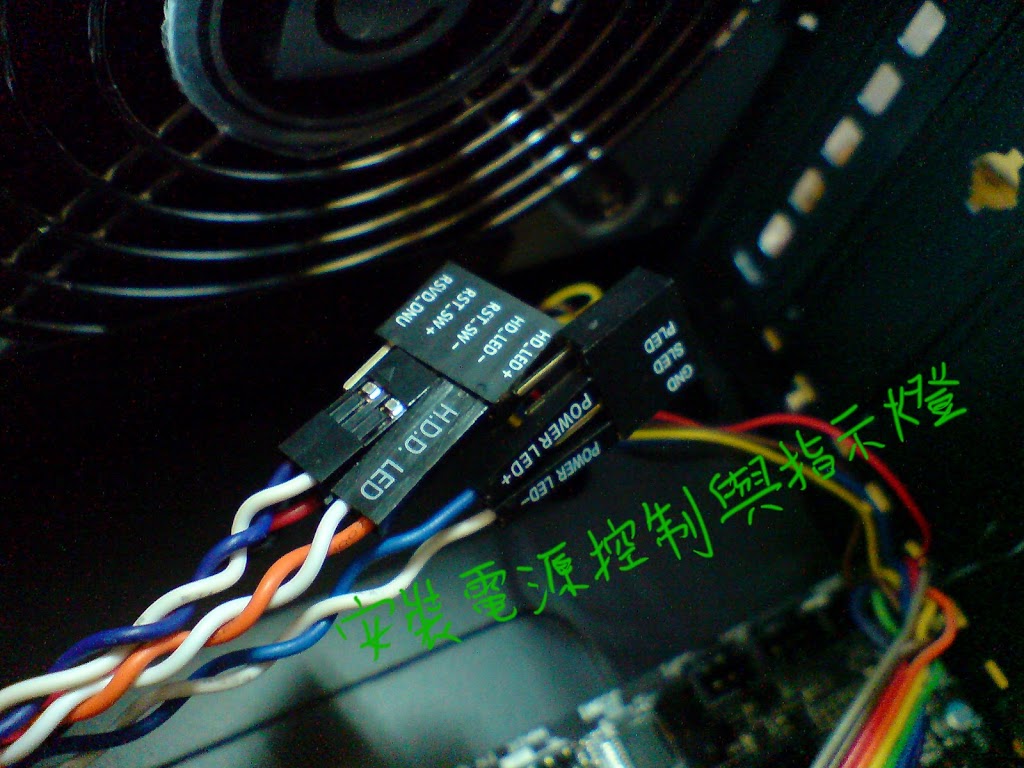

安裝燈號與開關控制

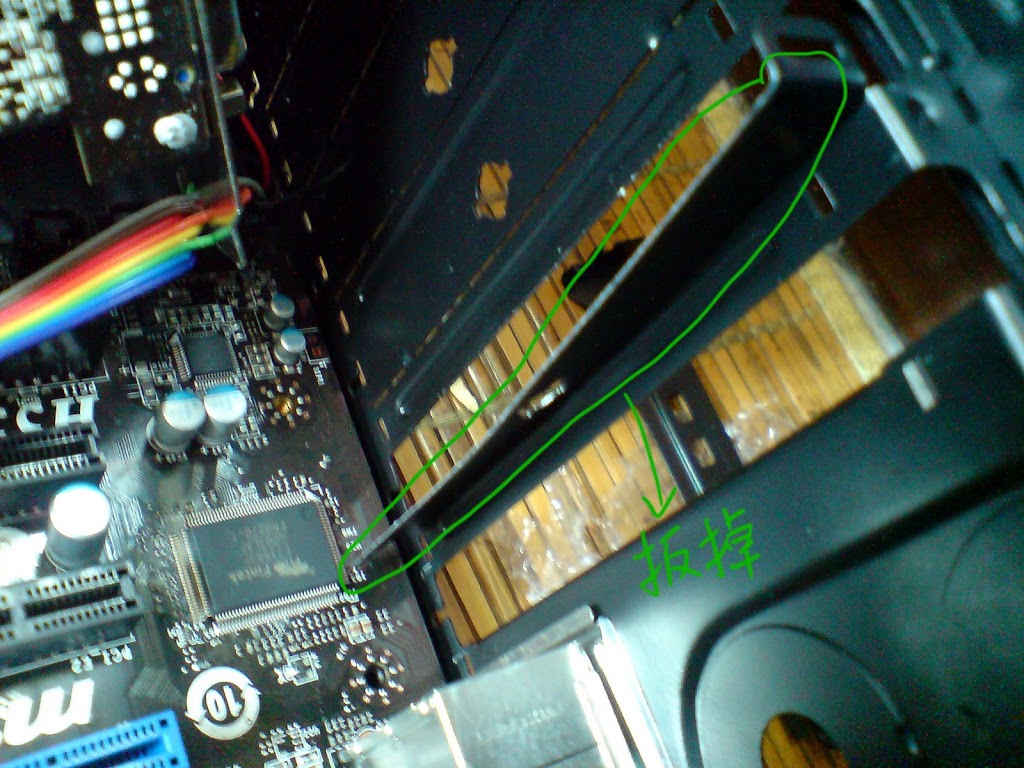

拿掉後檔版

安裝顯示卡~

上面示範過了

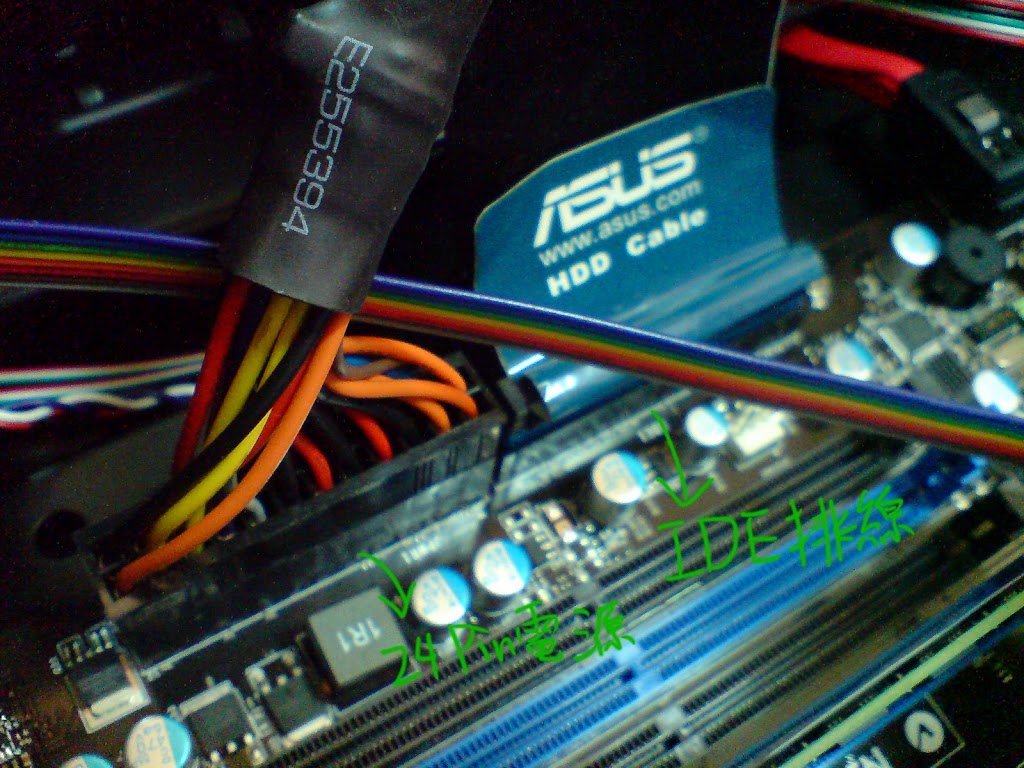

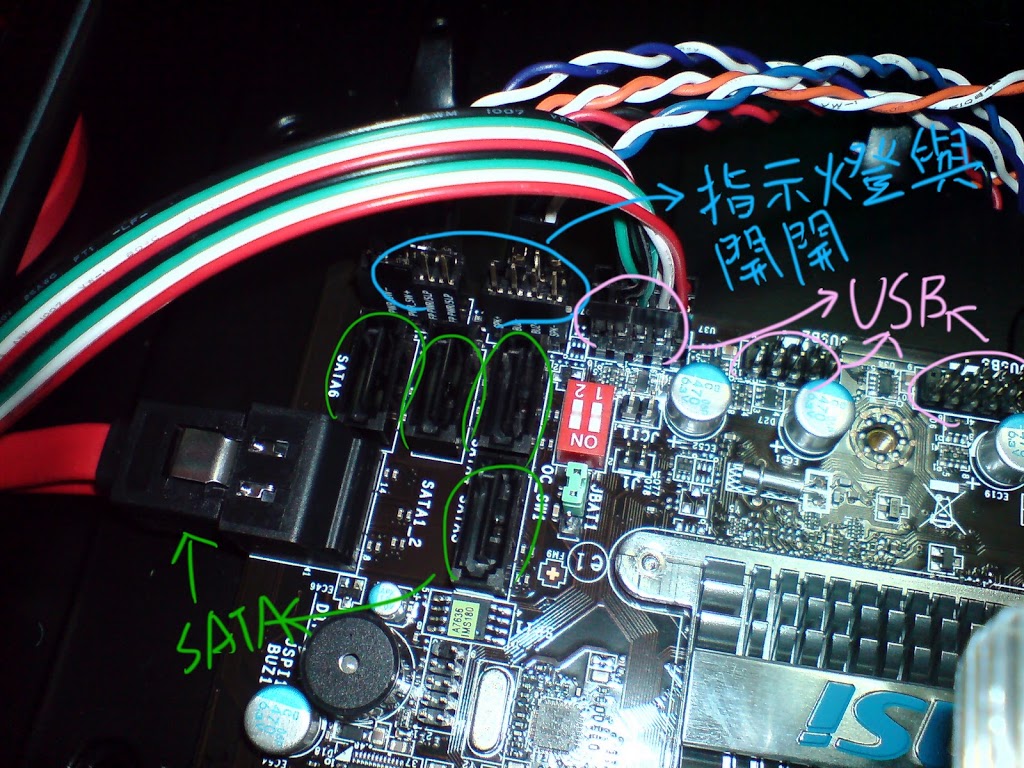

主機板上會接到的線材有24PIN電源、IDE

SATA線材

指示燈與開關

擴充的USB

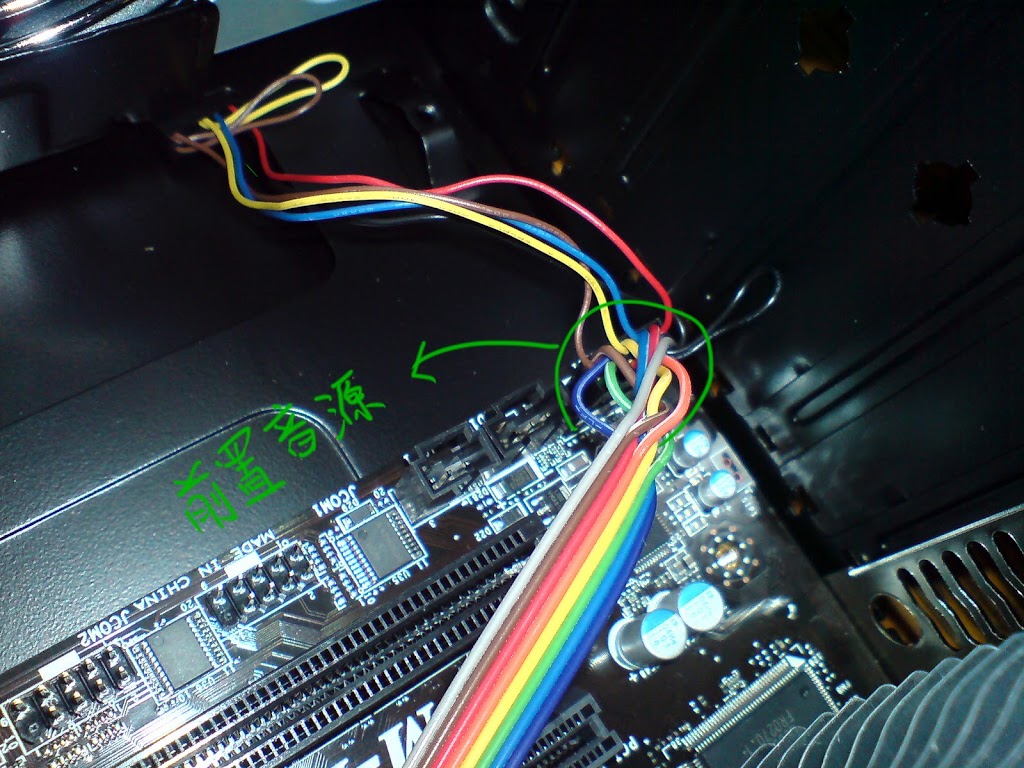

前置的音源~

接下來蓋上鎖上殼~

不不須出力就蓋好了=ˇ=

放上去就好=口=

我的還要推才會開...

不怕側版傷人...

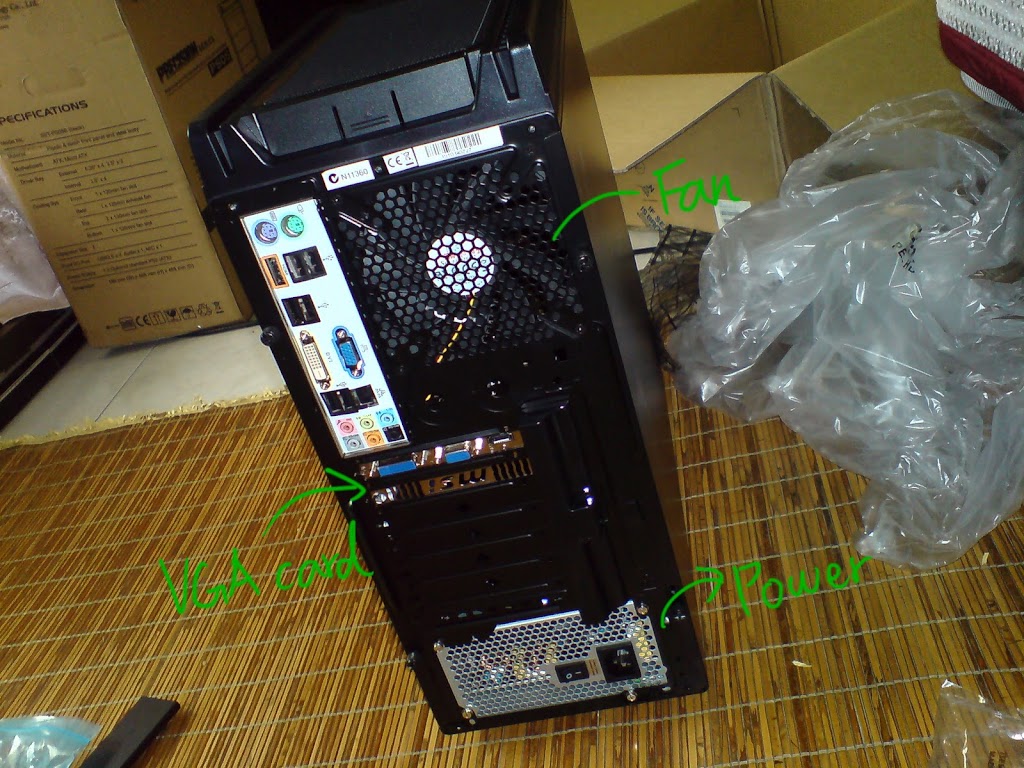

簡易說一下顯卡~電供等等位置~

懶得寫中文=ˇ=

激起我學英文的慾望阿....

我個人覺得要學簡體字加速寫字,為何就不學正統的英文,又有美感,很有文學氣氛的感覺~

寫簡字的筆記,跟混英文的筆記,混英文就覺得好專業!!

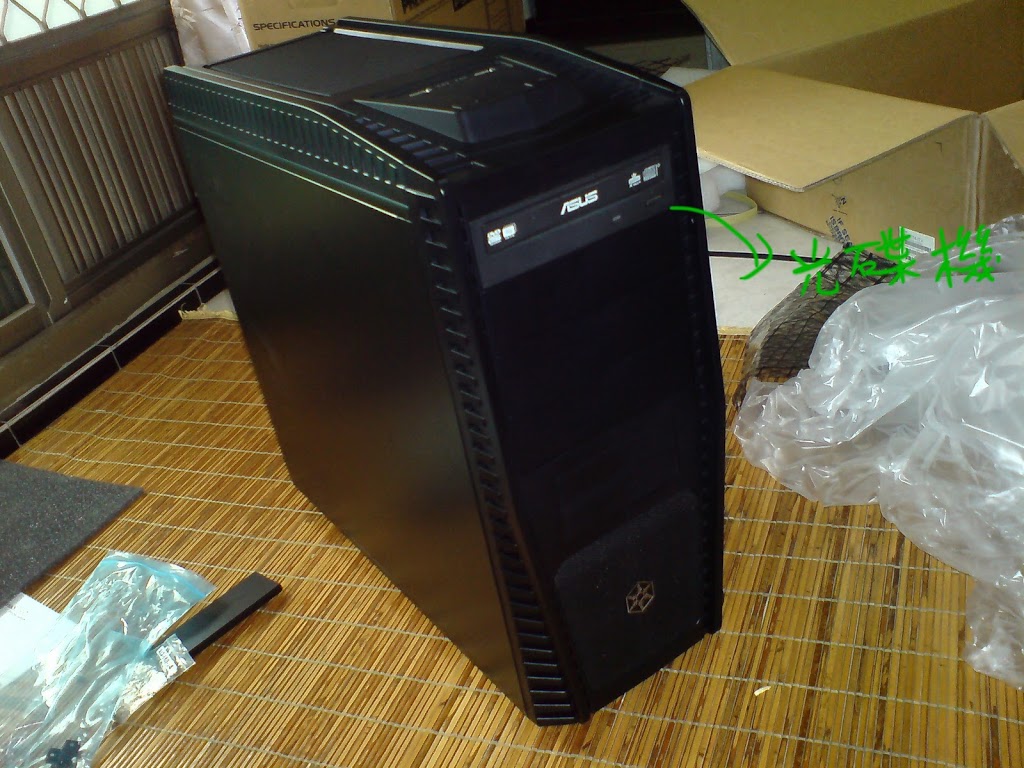

前面就是光碟機~

這樣子電腦就裝好了!!

不過沒系統

灌系統請看

教你安裝Windows 7與Ubuntu 10.04雙系統

推廣全自由軟體環境吧!!
